Thông tin chi tiết sản phẩm:
|
| Số phần: | LTC3805IMSE-5 | Điện áp đầu ra:: | 800 mV đến 75 V |
|---|---|---|---|
| Số lượng đầu ra:: | 1 đầu ra | Điện áp đầu vào - tối thiểu:: | 4,5 V |
| Điện áp đầu vào - Max:: | 75V | Hiện tại không hoạt động:: | 360 uA |
| Làm nổi bật: | LTC3805IMSE-5,Chip Mạch Tích Hợp LTC3805IMSE-5,Bộ Điều Khiển DC/DC Dòng Điện Tần Số Điều Chỉnh được |
||

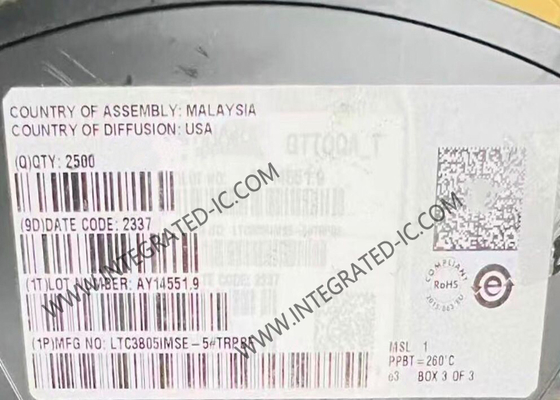

LTC3805IMSE-5 Integrated Circuit Chip Trình điều chỉnh tần số hiện tại Flyback/Boost/SEPIC DC/DC Controller
Mô tả sản phẩm
LTC3805IMSE-5 là một bộ điều khiển DC / DC chế độ hiện tại được thiết kế để điều khiển MOSFET kênh N trong các ứng dụng chuyển đổi bay trở lại, tăng và SEPIC.Tần số hoạt động và bù dốc có thể được lập trình bởi kháng cự bên ngoài. Cảm biến quá tải có thể lập trình bảo vệ bộ chuyển đổi khỏi quá tải và điều kiện mạch ngắn.Khởi động mềm có thể được lập trình bằng cách sử dụng một tụ điện bên ngoài và tụ điện khởi động mềm cũng lập trình một tính năng khởi động lại tự động.
Thông số kỹ thuật
|
Loại đầu ra
|
Máy điều khiển Transistor
|
|
Chức năng
|
Bước lên, bước lên/bước xuống
|
|
Cấu hình đầu ra
|
Tốt, có khả năng cô lập
|
|
Topology
|
Boost, Flyback, SEPIC
|
|
Số lượng đầu ra
|
1
|
|
Giai đoạn sản xuất
|
1
|
|
Điện áp - nguồn cung cấp (Vcc/Vdd)
|
3.95V ~ 9.5V
|
|
Tần số - Chuyển đổi
|
70kHz ~ 700kHz
|
|
Chu kỳ hoạt động (tối đa)
|
80%
|
|
Máy chỉnh đồng bộ
|
Không.
|
|
Đồng bộ đồng hồ
|
Vâng.
|
|
Tính năng điều khiển
|
Cho phép, khởi động mềm
|
|
Nhiệt độ hoạt động
|
-40 °C ~ 125 °C (TJ)
|
Đặc điểm
VIN và VOUT chỉ giới hạn bởi các thành phần bên ngoài
4Mức giới hạn khóa dưới điện áp.5V
Tiền bồi thường độ dốc điều chỉnh
Bảo vệ quá dòng điều chỉnh với khởi động lại tự động
Tần số hoạt động điều chỉnh (70kHz đến 700kHz) với một điện trở bên ngoài
Có thể đồng bộ hóa với đồng hồ bên ngoài
Độ chính xác tham chiếu ± 1,5%
Chỉ 100mV hiện tại cảm nhận điện áp giảm
RUN Pin với ngưỡng độ chính xác và Hysteresis điều chỉnh
Khởi động mềm có thể lập trình với một tụ điện bên ngoài
Dòng điện tĩnh thấp: 360μA
MSOP nhỏ 10-Lead và 3mm × 3mm DFN
Ứng dụng
Các nguồn cung cấp điện cho ô tô
Cung cấp điện viễn thông
Thiết bị điện tử cô lập
Cung cấp điện phụ trợ / Nhà ở
Năng lượng qua Ethernet
Các loại sản phẩm cung cấp khác
|
Số phần |
Gói |
|
STL125N8F7AG |
8-PowerVDFN |
|
STB36N60M6 |
D2PAK |
|
STHU47N60DM6AG |
HU3PAK |
|
STHU36N60DM6AG |
HU3PAK |
|
STB33N60DM2 |
D2PAK |
|
STD80N450K6 |
TO-252 |
|
STO33N60M6 |
8-PowerSFN |
|
STB45N60DM2AG |
D2PAK |
|
STB33N60DM6 |
D2PAK |
|
STO67N60M6 |
8-PowerSFN |
|
STL33N60DM6 |
8-PowerVDFN |
|
STO47N60M6 |
8-PowerSFN |
|
SCT060HU75G3AG |
HU3PAK |
|
STH60N099DM9-2AG |
H2PAK-2 |
|
TSB182IYST |
8-MiniSO |
|
TSZ151ICT |
SOT-323-5 |
|
TSB624IYPT |
14-TSSOP |
|
TSZ151IYCT |
SOT-323-5 |
|
TSB514IYPT |
14-TSSOP |
|
LM2902BYPT |
14-TSSOP |
|
TSL6002IST |
8-MiniSO |
|
TSB512IDT |
8-SOIC |
|
TSB622IDT |
8-SOIC |
|
TSL6202IST |
8-MiniSO |
|
LM2902YQ5T |
16-QFN |
|
LM2904BYDT |
8-SOIC |
|
LM2903BYPT |
8-TSSOP |
|
LM2904YQ6T |
8-DFN |
|
LM2903WST |
8-MiniSO |
|
TSB182IDT |
8-SOIC |
