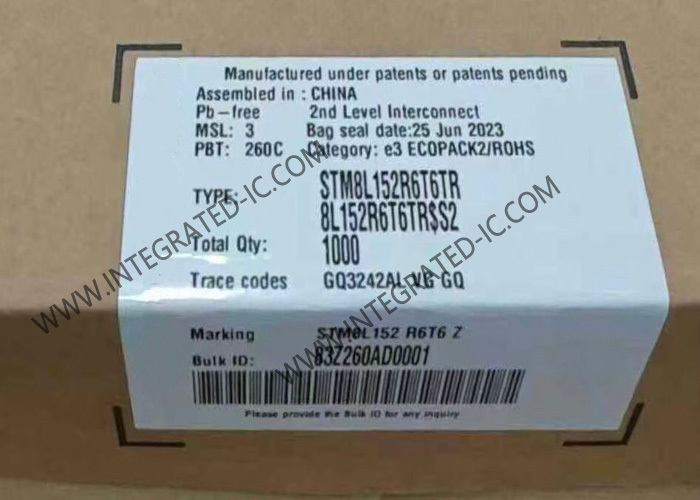

Vi điều khiển STM8L152R6T6TR MCU Siêu tiết kiệm điện 8-Bit 16MHz STM8L Vi điều khiển 64-LQFP

Thiết bị siêu tiết kiệm điện STM8L152R6T6TR có lõi CPU STM8 nâng cao, cung cấp khả năng xử lý tăng cường (lên đến 16 MIPS tại 16 MHz) trong khi vẫn duy trì các ưu điểm của kiến trúc CISC với mật độ mã được cải thiện, không gian địa chỉ tuyến tính 24 bit và kiến trúc được tối ưu hóa cho các hoạt động tiêu thụ điện năng thấp.

• Điều kiện hoạt động: Nguồn điện hoạt động: 1.65 đến 3.6 V (không có BOR), 1.8 đến 3.6 V (có BOR). Phạm vi nhiệt độ: -40 đến 85, 105 hoặc 125 °C
• Tính năng tiết kiệm điện: 5 chế độ tiết kiệm điện: Chờ, Chạy tiết kiệm điện (5.9 μA), Chờ tiết kiệm điện (3 μA), Dừng hoạt động với RTC đầy đủ (1.4 μA), Dừng (400 nA). Tiêu thụ: 200 μA/MHz+330 μA. Khởi động nhanh từ chế độ Dừng (4.7 μs). Rò rỉ cực thấp trên mỗi I/0: 50 nA
• Lõi STM8 nâng cao: Kiến trúc Harvard và đường ống 3 giai đoạn. Tần số tối đa: 16 MHz, 16 MIPS CISC đỉnh. Lên đến 40 nguồn ngắt bên ngoài
• Quản lý đặt lại và nguồn: Đặt lại BOR an toàn cực thấp, cực thấp với năm ngưỡng có thể lập trình. POR/PDR cực thấp. Bộ phát hiện điện áp có thể lập trình (PVD)
• Quản lý đồng hồ: Bộ dao động tinh thể 32 kHz và 1-16 MHz. RC bên trong 16 MHz được cắt tỉa tại nhà máy và RC tiêu thụ thấp 38 kHz. Hệ thống bảo mật đồng hồ
• RTC tiết kiệm điện: Lịch BCD với ngắt báo thức. Hiệu chuẩn kỹ thuật số với độ chính xác +/- 0.5ppm. Phát hiện chống giả mạo nâng cao
• LCD: 8x40 hoặc 4x44 với bộ chuyển đổi tăng áp
• DMA: 4 ch. cho ADC, DAC, SPI, I2C, USART, Bộ hẹn giờ, 1 ch. cho bộ nhớ-bộ nhớ
• 2x12-bit DAC (chế độ kép) với bộ đệm đầu ra
• ADC 12-bit lên đến 1 Msps/28 kênh
• Cảm biến nhiệt độ và điện áp tham chiếu bên trong
• Bộ nhớ: Lên đến 64-Kbytes bộ nhớ Flash với tối đa 2 Kbytes EEPROM dữ liệu với ECC và RWW. Chế độ bảo vệ đọc/ghi linh hoạt. Lên đến 4 Kbytes RAM
• 2 bộ so sánh cực thấp: 1 với ngưỡng cố định và 1 rail to rail. Khả năng đánh thức
• Bộ hẹn giờ: Ba bộ hẹn giờ 16 bit với 2 kênh (IC, OC, PWM), bộ mã hóa vuông góc. Một bộ hẹn giờ điều khiển nâng cao 16 bit với 3 kênh, hỗ trợ điều khiển động cơ. Một bộ hẹn giờ 8 bit với bộ chia trước 7 bit. Một cửa sổ, một bộ đồng hồ giám sát độc lập. Bộ hẹn giờ tiếng bíp với tần số 1, 2 hoặc 4 kHz
• Giao diện truyền thông: Hai giao diện nối tiếp đồng bộ (SPI). I2C nhanh 400 kHz SMBus và PMBus. Ba USART (giao diện ISO 7816 + IrDA)
• Lên đến 67 I/O, tất cả đều có thể ánh xạ trên các vector ngắt
• Lên đến 16 kênh cảm biến điện dung hỗ trợ cảm biến cảm ứng, tiệm cận, cảm ứng tuyến tính và cảm biến cảm ứng xoay
• Lập trình trên chip nhanh và gỡ lỗi không xâm nhập với SWIM, Bootloader bằng USART
• ID duy nhất 96 bit
