Thông tin chi tiết sản phẩm:
|
| Số phần: | PCA9542APW | Số dòng đầu vào:: | 2 đầu vào |
|---|---|---|---|
| Số dòng đầu ra:: | 1 đầu ra | Thời gian trễ lan truyền:: | 0,3 ns ở 2,3 V đến 5,5 V |
| Điện áp cung cấp - Tối thiểu:: | 2,3 V | Điện áp cung cấp - Tối đa:: | 5,5 V |

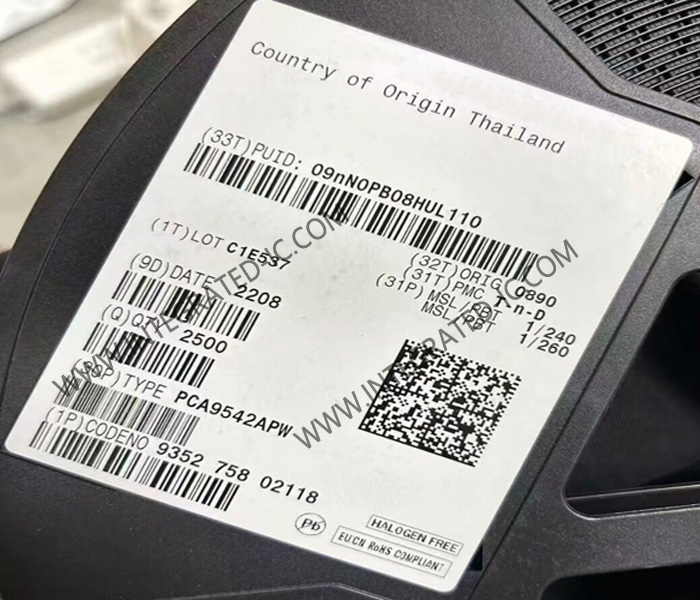

Chip Mạch Tích Hợp PCA9542APW Bộ Ghép Kênh 2 Kênh I2C-Bus và Logic Ngắt
Mô Tả Sản Phẩm Của PCA9542APW
PCA9542APW là bộ ghép kênh dịch hai chiều 1-trong-2, được điều khiển thông qua I2C-bus. Cặp thượng nguồn SCL/SDA phân nhánh thành hai cặp hạ nguồn SCx/SDx, hay các kênh. Chỉ một kênh SCx/SDx được chọn tại một thời điểm, được xác định bởi nội dung của thanh ghi điều khiển có thể lập trình. Hai đầu vào ngắt, INT0 và INT1, một cho mỗi cặp hạ nguồn SCx/SDx, được cung cấp. Một đầu ra ngắt, INT, hoạt động như một phép AND của hai đầu vào ngắt, được cung cấp.
Thông Số Kỹ Thuật Của PCA9542APW
|
|
2 Đầu Vào |
|
|
1 Đầu Ra |
|
|
0.3 ns ở 2.3 V đến 5.5 V |
|
|
2.3 V |
|
|
5.5 V |
|
|
- 40 C |
|
|
+ 85 C |
|
Chức Năng: |
Bộ Ghép Kênh I2C |
|
Chiều Cao: |
0.95 mm |
|
Dòng Điện Đầu Ra Mức Cao: |
- 10 uA |
|
Chiều Dài: |
5.1 mm |
|
Dòng Điện Đầu Ra Mức Thấp: |
10 mA |
|
Tần Số Đồng Hồ Tối Đa: |
400 kHz |
|
Điện Áp Cung Cấp Vận Hành: |
2.5 V, 3.3 V, 5 V |
|
Dòng Điện Cung Cấp - Tối Đa: |
25 uA |
|
Chiều Rộng: |
4.5 mm |
|
Khối Lượng Đơn Vị: |
52.410 mg |
Tính Năng Của PCA9542APW
Bộ ghép kênh dịch hai chiều 1-trong-2
Logic giao diện I2C-bus; tương thích với SMBus
2 đầu vào ngắt tích cực THẤP (INT0, INT1)
Đầu ra ngắt tích cực THẤP (INT)
3 chân địa chỉ cho phép tối đa 8 thiết bị trên I2C-bus
Chọn kênh thông qua I2C-bus
Khởi động với tất cả các kênh ghép kênh không được chọn
Công tắc Ron thấp
Cho phép dịch mức điện áp giữa các bus 1.8 V, 2.5 V, 3.3 V và 5 V
Không có nhiễu khi khởi động
Hỗ trợ cắm nóng
Dòng chờ thấp
Phạm vi điện áp cung cấp vận hành từ 2.3 V đến 5.5 V
Đầu vào chịu được 5 V
Tần số đồng hồ từ 0 Hz đến 400 kHz
Bảo vệ ESD vượt quá 2000 V HBM theo JESD22-A114 và 1000 V CDM theo JESD22-C101
Kiểm tra khóa chốt được thực hiện theo Tiêu chuẩn JEDEC JESD78 vượt quá 100 mA
Các gói được cung cấp: SO14, TSSOP14
