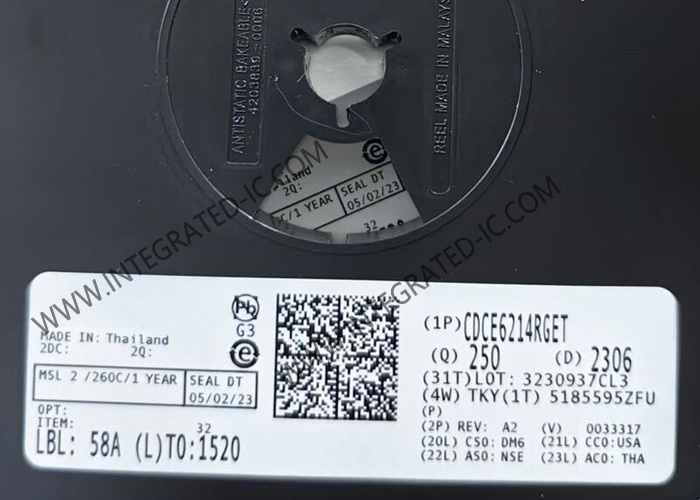

Chip Mạch Tích Hợp CDCE6214RGET 350MHz Bộ Tạo Xung Nhịp Siêu Tiết Kiệm Điện VQFN24

Chip Mạch Tích Hợp CDCE6214RGET 350MHz Bộ Tạo Xung Nhịp Siêu Tiết Kiệm Điện VQFN24​

Tổng quan sản phẩm về CDCE6214RGET

CDCE6214RGET là bộ tạo xung nhịp bốn kênh, siêu tiết kiệm điện, độ rung pha trung bình, có thể tạo ra năm đầu ra xung nhịp độc lập có thể lựa chọn giữa các chế độ trình điều khiển khác nhau. Nguồn đầu vào có thể là nguồn xung nhịp đầu vào đơn hoặc vi sai, hoặc tinh thể.
CDCE6214RGET có PLL frac-N để tổng hợp tần số cơ sở không liên quan từ bất kỳ tần số đầu vào nào. CDCE6214RGET có thể được cấu hình thông qua giao diện I2C. Trong trường hợp không có giao diện nối tiếp, các chân GPIO có thể được sử dụng ở Chế độ Pin để cấu hình sản phẩm thành các cấu hình riêng biệt.

Thông số kỹ thuật của CDCE6214RGET

Tính năng của CDCE6214RGET

PLL frac-N hiệu suất cao, tiêu thụ điện năng thấp, có thể cấu hình với độ rung pha RMS với các gai (12kHz – 20MHz, Fout > 100MHz) như:
Chế độ số nguyên:
Đầu ra vi sai: 350fs điển hình (typ.), 600fs tối đa (max)
Đầu ra LVCMOS: 1.05ps typ., 1.5ps max
Chế độ phân số:
Đầu ra vi sai: 1.7ps typ., 2.1ps max
Đầu ra LVCMOS: 2.0ps typ., 4.0ps max
Hỗ trợ PCIe Gen1/2/3/4 với SSC và Gen 1/2/3/4/5/6 không có SSC
Tiêu thụ điện năng điển hình: 65mA cho kênh 4 đầu ra, 23mA cho kênh 1 đầu ra.
Đầu vào xung nhịp đa năng
AC-coupled vi sai hoặc LVCMOS: 10MHz đến 200MHz
Tinh thể: 10MHz đến 50MHz
Phân phối xung nhịp đầu ra linh hoạt
Bộ chia bốn kênh: Lên đến năm tần số đầu ra duy nhất từ 24kHz đến 328.125MHz
Kết hợp các đầu ra LVDS-like, LP-HCSL hoặc LVCMOS trên các chân OUT0 – OUT4
Chuyển đổi bộ chia đầu ra không bị lỗi và đồng bộ hóa kênh đầu ra
Bật đầu ra riêng lẻ thông qua GPIO và thanh ghi
Băng thông vòng lặp tích hợp đầy đủ, có thể cấu hình: 100kHz đến 1.6MHz
Nguồn cung cấp đơn hoặc hỗn hợp để dịch mức: 1.8V, 2.5V, 3.3V
GPIO có thể cấu hình và các tùy chọn cấu hình linh hoạt
Giao diện tương thích I2C: lên đến 400kHz
EEPROM tích hợp với hai trang và chân chọn bên ngoài. Cho phép lập trình tại chỗ.
Hỗ trợ hệ thống 100Ω
Phát xạ điện từ thấp
Kích thước nhỏ: VQFN 24 chân (4mm × 4mm)
