Thông tin chi tiết sản phẩm:
|
| Số phần: | TL5209DR | Điện áp đầu ra:: | 6,5 V |
|---|---|---|---|
| Sản lượng hiện tại:: | 500mA | Số đầu ra:: | 1 đầu ra |
| phân cực:: | Tốt | Hiện tại không hoạt động:: | 140 uA |

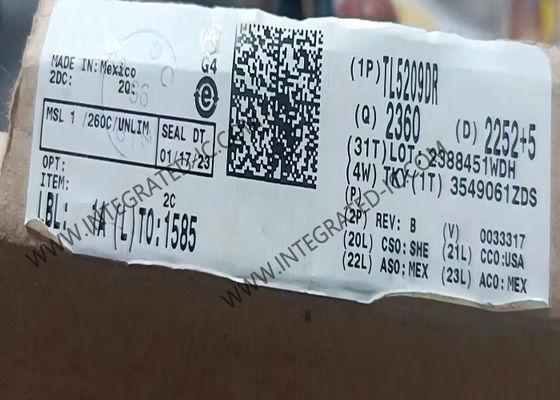

TL5209DR Chip mạch tích hợp 500mA Máy điều chỉnh điện áp giảm tiếng ồn thấp với tắt
Mô tả sản phẩm của TL5209DR
TL5209DR là bộ điều chỉnh giảm giảm 500 mA (LDO) phù hợp với các ứng dụng di động.Nó có dòng điện tĩnh thấp hơn so với hầu hết các bộ điều chỉnh PNP truyền thống và cho phép dòng điện tắt 0.05 μA (thường). TL5209DR cũng có đặc điểm điện áp thoát rất tốt, yêu cầu giảm tối đa 10 mV ở tải trọng nhẹ và 500 mV ở tải đầy đủ.LDO cũng có độ chính xác điện áp đầu ra 1% và điều chỉnh đường dây và tải rất chặt chẽ có thể so sánh với các đối tác CMOS của nó.
Thông số kỹ thuật của TL5209DR
|
|
6.5 V |
|
|
500 mA |
|
|
1 Sản xuất |
|
|
Tốt |
|
|
140 uA |
|
|
2.5 V |
|
|
16 V |
|
|
Chắc chắn |
|
|
- 40 C. |
|
|
+ 125 C |
|
|
500 mV |
|
Điện áp thoát - tối đa: |
60 mV |
|
Chiều cao: |
1.58 mm |
|
Ib - Lưu lượng Bias hiện tại: |
100 uA |
|
Chiều dài: |
4.9 mm |
|
Quy định dòng: |
0.05 % / V |
|
Quy định tải: |
0.5 % |
|
Dòng điện cấp hoạt động: |
8 mA |
|
Độ chính xác điều chỉnh điện áp: |
1 % |
|
Chiều rộng: |
3.91 mm |
|
Trọng lượng đơn vị: |
170 mg |
Đặc điểm của TL5209DR
Điện áp đầu ra điều chỉnh
Độ chính xác 1%/2% (25 °C/Phạm vi đầy đủ)
500-mV (tối đa) Rụt tại tải đầy đủ 500 mA
Phạm vi nhiệt độ quá cao được điều chỉnh chặt chẽ
0.1%/V (tối đa) quy định đường
0.7% (tối đa) điều chỉnh tải
Khả năng tiếng ồn cực thấp (300 nV/√Hz điển hình)
Điện tắt 3 μA (tối đa)
Tỷ lệ nhiệt độ thấp
Hạn chế dòng điện và bảo vệ nhiệt
Thường ổn định với tải trọng tối thiểu 1 mA
Bảo vệ pin ngược
Có sẵn trong gói gắn bề mặt SOIC-8 thuận tiện
Ứng dụng của TL5209DR
Hộp đặt trên
Máy tính cá nhân và máy tính xách tay
EPOS
Tự động hóa tòa nhà
Điện tử tiêu dùng
Sau khi quy định về SMPS
Các loại sản phẩm cung cấp khác
|
Số phần |
Gói |
|
KP276D1505XTMA1 |
PG-DSOF-8 |
|
TLE49595UFXHALA1 |
PG-SSO-4 |
|
TLE4988CXTNM28HAMA1 |
PG-SSO-3 |
|
SP4001101XTMA1 |
PG-DSOSP-14 |
|
TLE5009A16E1200XUMA1 |
PG-TDSO-16 |
|
TLE5009A16E2210XUMA1 |
PG-TDSO-16 |
|
TLE5014S16DXUMA1 |
PG-TDSO-16 |
|
TLE4959CHAMA1 |
PG-SSO-3 |
|
TLE5309DE2211XUMA1 |
PG-TDSO-16 |
|
KP204XTMA1 |
PG-DSOF-8 |
|
IM66D130AXTMA1 |
PG-TLGA-5 |
|
TLE4973AE35D5S0001XUMA1 |
PG-TDSO-16 |
|
IM66D120AXTMA1 |
PG-TLGA-5 |
|
TLE4971A050T5UE0001XUMA1 |
PG-TISON-8 |
|
TLE49611LE6004HBXA1 |
PG-SSO-3 |
|
TLE4973RE35S5S0001XUMA1 |
PG-VSON-6 |
|
TLI493DW2BWA2XTSA1 |
SG-WFWLB-5 |
|
TLI493DW2BWA3XTMA1 |
SG-WFWLB-5 |
|
TLE4971A025T5UE0001XUMA1 |
PG-TISON-8 |
|
TLE4971A050T5E0001XUMA1 |
PG-TISON-8 |
|
TLE4929CXVAM38NAHAMA1 |
PG-SSO-3 |
|
TLE4953E0184HALA1 |
PG-SSO-2 |
|
TLI493DW2BWA1XTSA1 |
SG-WFWLB-5 |
|
TLI493DW2BWA3XTSA1 |
SG-WFWLB-5 |
|
TLE5009A16DE1200XUMA1 |
PG-TDSO-16 |
|
TLE4973RE35D5S0001XUMA1 |
PG-TDSO-16 |
|
TLE5109A16DE2210XUMA1 |
PG-TDSO-16 |
|
TLE4973RE35D5S0001XUMA1 |
PG-TDSO-16 |
|
TLE5046ICPWM2R100HALA1 |
PG-SSO-2 |
|
TLE4966GE6710HTSA1 |
PG-TSOP6 |
