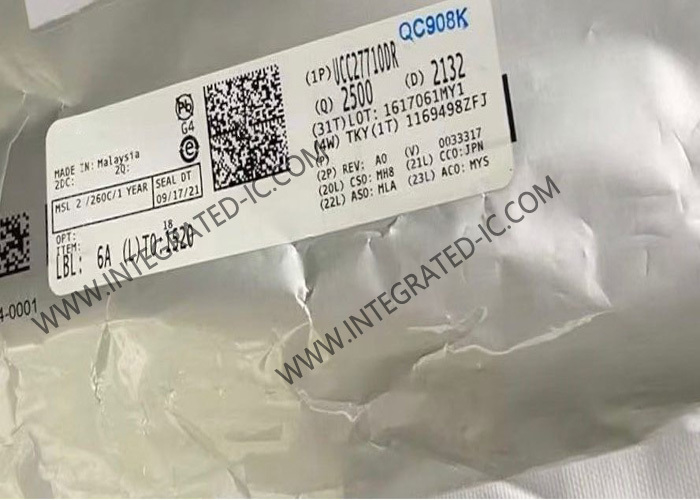

Chip mạch tích hợp UCC27710DR 620V Half Bridge Driver SOIC8 Gate Drivers

Chip Mạch Tích Hợp UCC27710DR 620V Half Bridge Driver SOIC8 Gate Drivers​

Tổng quan sản phẩm về UCC27710DR

UCC27710DR là trình điều khiển cổng high-side và low-side 620-V với nguồn 0.5-A, dòng sink 1.0-A, được nhắm mục tiêu để điều khiển MOSFET hoặc IGBT. Điện áp hoạt động VDD được khuyến nghị là 10-V đến 20-V cho IGBT và 10-V đến 17-V cho MOSFET.

Thông số kỹ thuật của UCC27710DR

Tính năng của UCC27710DR

Cấu hình High-Side và Low-Side
Đầu vào kép với khóa liên động đầu ra và thời gian chết 150-ns
Hoạt động đầy đủ lên đến 620-V, 700-V Tối đa tuyệt đối trên chân HB
Phạm vi VDD được khuyến nghị 10-V đến 20-V
Dòng đầu ra đỉnh 0.5-A Nguồn, 1.0-A Sink
Khả năng miễn nhiễm dv/dt là 50 V/ns
Logic hoạt động lên đến –11 V trên chân HS
Điện áp âm dung sai trên đầu vào là –5 V
Vùng hoạt động an toàn quá độ âm lớn
Bảo vệ UVLO cho cả hai kênh
Độ trễ lan truyền nhỏ (140 ns điển hình)
Khớp độ trễ (8 ns điển hình)
Kênh nổi được thiết kế cho hoạt động Bootstrap
Dòng tĩnh thấp
Đầu vào tương thích TTL và CMOS
Gói SOIC-8 tiêu chuẩn công nghiệp
Tất cả các thông số được chỉ định trong phạm vi nhiệt độ, –40 °C đến +125 °C

Ứng dụng của UCC27710DR
Truyền động động cơ (Động cơ bước, HVAC, Quạt, Dụng cụ điện, Robot, Máy bay không người lái, Servo)
Chiếu sáng, Nguồn điện LED, Chiếu sáng trong nhà
Thiết bị, Máy giặt & Máy sấy, Tủ lạnh
Gia nhiệt cảm ứng
Bộ biến tần DC-to-AC

Các linh kiện điện tử khác còn hàng
