Thông tin chi tiết sản phẩm:
|
| Số phần: | DRV8305NPHPR | Loại động cơ - Stepper: | đa pha |
|---|---|---|---|
| giao diện: | PWM, SPI | Điện áp - Cung cấp: | 4,4V ~ 45V |
| Nhiệt độ hoạt động: | -40°C ~ 125°C (TA) | Ứng dụng: | Động cơ BLDC, PMSM ba pha |

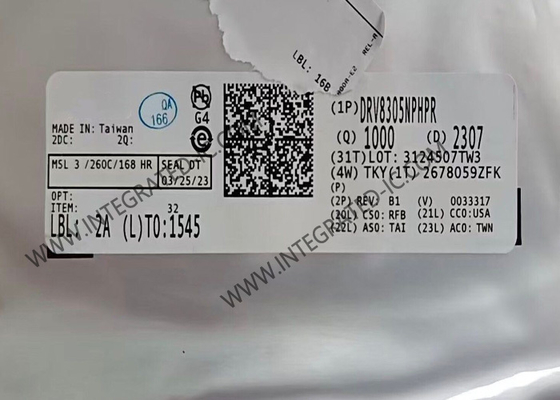

DRV8305NPHPR Chip mạch tích hợp 45V Máy điều khiển cổng thông minh ba pha HTQFP48 BLDC
Mô tả sản phẩm của DRV8305NPHPR
DRV8305NPHPR là một chip điều khiển cổng cho các ứng dụng động cơ ba pha. DRV8305NPHPR cung cấp ba trình điều khiển nửa cầu chính xác và nhiệt độ cao,mỗi loại có khả năng điều khiển một MOSFET kênh N ở phía trên và phía dưới. Một trình điều khiển bơm sạc hỗ trợ chu kỳ làm việc 100% và hoạt động điện áp thấp. DRV8305NPHPR có thể dung nạp điện áp tải lên đến 45-V.
Thông số kỹ thuật của DRV8305NPHPR
| Số phần: | DRV8305NPHPR |
| Máy điều khiển động cơ DC không chải | |
| Giai đoạn 3 | |
| 50 mA | |
| 15 mA | |
| - 40 °C | |
| + 125 °C | |
| SMD/SMT | |
| HTQFP-48 | |
| Đặc điểm: | LDO, Bộ khuếch đại cảm biến hiện tại, SPI / I2C, Watchdog Timer, Smart Gate Drive |
| Số lượng đầu ra: | 3 Sản lượng |
| Tần số hoạt động: | 200 kHz |
Đặc điểm của DRV8305NPHPR
4.4V đến 45V điện áp hoạt động
1.25A và 1A Điện dẫn đầu cổng đỉnh
Điều khiển tốc độ chuyển động cao và thấp có thể lập trình
Máy điều khiển cổng bơm sạc cho chu kỳ hoạt động 100%
Ba bộ khuếch đại dòng điện tích hợp
LDO tích hợp 50mA (3.3V và 5V tùy chọn)
Điều khiển đầu vào 3-PWM hoặc 6-PWM lên đến 200 kHz
Khả năng chuyển đổi chế độ PWM đơn
Hỗ trợ cả 3.3V và 5V giao diện kỹ thuật số
Giao diện ngoại vi hàng loạt (SPI) để cài đặt thiết bị và báo cáo lỗi
HTQFP tăng cường nhiệt 48 pin
Các tính năng bảo vệ của DRV8305NPHPR
Chẩn đoán lỗi và giám sát MCU
Điều khiển thời gian chết có thể lập trình
MOSFET phòng ngừa bắn thông qua
MOSFET VDS Overcurrent Monitor
Khám phá lỗi Gate-Driver
Hỗ trợ bảo vệ pin ngược
Hỗ trợ chế độ nhà cho người què
Cảnh báo nhiệt độ quá cao và tắt
Các ứng dụng của DRV8305NPHPR
Động cơ BLDC ba pha và PMSM
CPAP và máy bơm
Robot và đồ chơi RC
Công cụ điện
Tự động hóa công nghiệp
