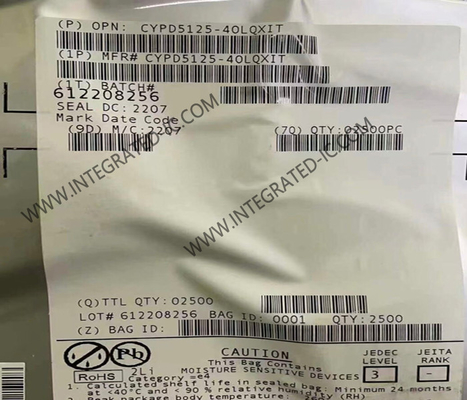

CYPD5125-40LQXIT Chip mạch tích hợp Bộ điều khiển cổng USB Type-C tốc độ cao

CYPD5125-40LQXIT Chip mạch tích hợp Bộ điều khiển cổng USB Type-C tốc độ cao

Mô tả sản phẩm của CYPD5125-40LQXIT
CYPD5125-40LQXIT EZ-PD TM CCG5 là bộ điều khiển USB Type-C kép phù hợp với các tiêu chuẩn USB Type-C và PD mới nhất.CYPD5125-40LQXIT EZ-PD CCG5 cung cấp một giải pháp điều khiển cổng USB Type-C và USB Power Delivery hoàn chỉnh cho PCNó cũng có thể được sử dụng trong hai vai trò và các ứng dụng cảng hướng hạ lưu.

Thông số kỹ thuật của CYPD5125-40LQXIT

Đặc điểm của CYPD5125-40LQXIT
Hỗ trợ loại C và USB-PD
Hỗ trợ Cung cấp điện tích hợp USB (USB-PD) 3.0
Hai cổng USB-PD loại C tích hợp
UFP tích hợp (RD) và các nguồn điện cho DFP (RP) trên cả hai cổng loại C
Kết thúc pin chết tích hợp cho các ứng dụng DRP (Nguồn điện / Thủy)
FET VCONN tích hợp để cung cấp điện cho cáp EMCA
Chuyển đổi vai trò nhanh chóng tích hợp và nhắn tin dữ liệu mở rộng
LDO điện áp cao tích hợp, hoạt động lên đến 21,5 V
Kết hợp 2x USB Analog Mux
Tích hợp 2x SBU Analog Mux
Tích hợp 2x bộ sạc USB phát hiện các khối BC v1.2, Apple Charging (chỉ nguồn)
Bảo vệ quá điện áp tích hợp (OVP) và bảo vệ quá điện (OCP) trên VBUS
Bảo vệ OCP tích hợp trên VCONN
Bảo vệ điện áp cao tích hợp trên các chân CC và SBU để bảo vệ chống lại việc cắt ngắn ngẫu nhiên vào chân VBUS trên đầu nối loại C
Bộ khuếch đại cảm biến dòng tích hợp hỗ trợ cảm biến dòng bên cao
Các trình điều khiển cổng tích hợp cho điều khiển VBUS PFET bên ngoài trên các cổng loại C
Hỗ trợ các GPIO chịu cao áp được kiểm soát bởi PFET
Hệ thống con MCU 32 bit
48-MHz Arm Cortex-M0 CPU
Flash 128KB
SRAM 12KB
Các khối kỹ thuật số tích hợp
Tối đa hai bộ đếm thời gian và bộ đếm tích hợp để đáp ứng thời gian phản hồi được yêu cầu bởi giao thức USB-PD
Bốn khối truyền thông hàng loạt thời gian chạy (SCB) với chức năng I2C, SPI hoặc UART có thể cấu hình lại
Đồng hồ và máy dao động
Máy dao động tích hợp loại bỏ nhu cầu về đồng hồ bên ngoài
Hoạt động năng lượng thấp
2Hoạt động từ.75V đến 21.5V
ESD cấp hệ thống trên các pin CC, D± và SBU
± 8-kV Contact Discharge và ± 15-kV Air Gap Discharge dựa trên IEC61000-4-2 cấp 4C
I/O có thể đổi nóng
Cổng 1 I2C pin và CC1, CC2 pin là nóng-swappable

Ứng dụng của CYPD5125-40LQXIT
Máy tính cá nhân, máy tính xách tay và Dock
Các máy chủ và thiết bị Thunderbolt
