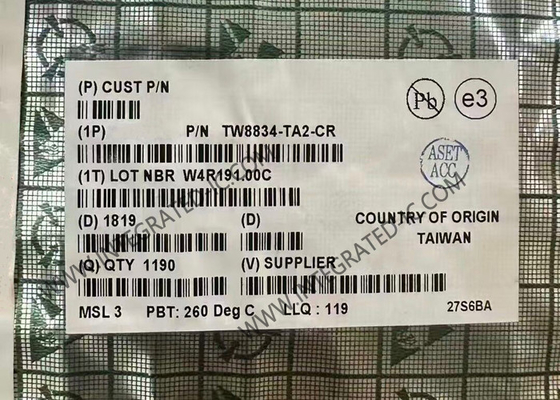

TW8834-TA2-CR Chip mạch tích hợp Bộ xử lý video LCD TQFP100 Bộ xử lý hiển thị

TW8834-TA2-CR Chip mạch tích hợp Bộ xử lý video LCD TQFP100 Bộ xử lý màn hình

Thông tin tổng quan về sản phẩm của TW8834-TA2-CR

TW8834-TA2-CR là bộ xử lý video LCD với bộ giải mã tích hợp, đầu vào LVDS và TTL, đầu ra BT.656 và giao diện bảng điều khiển LVDS

TW8834-TA2-CR là một bộ xử lý video LCD tích hợp cao kết hợp nhiều tính năng chính cần thiết để tạo ra một hệ thống hiển thị LCD đa mục đích trong một gói duy nhất.

TW8834-TA2-CR bao gồm bộ giải mã video 2D NTSC / PAL / SECAM chất lượng cao hỗ trợ cả tín hiệu CVBS đơn và khác biệt, giao diện đầu vào kỹ thuật số LVDS và TTL,Scalar và deinterlacer chất lượng cao, một động cơ OSD Font, và giao diện bảng kết nối đầu ra LVDS, TTL hoặc TCON.

TW8834-TA2-CR có thể hỗ trợ độ phân giải đầu vào lên đến 1080p và có thể điều khiển bảng điều khiển LCD ở độ phân giải lên đến 1366 x 768.

Thông số kỹ thuật của TW8834-TA2-CR

Tính năng của TW8834-TA2-CR

Bộ giải mã video analog
- NTSC (M, 4.43) và PAL (B, D, G, H, I, M, N, N kết hợp), PAL (60), SECAM với phát hiện định dạng tự động
- 10-bit ADC và mạch kẹp tương tự
- Điều khiển tăng cường tĩnh hoàn toàn có thể lập trình hoặc tự động tăng cường cho kênh CVBS
- Điều khiển đỉnh màu trắng có thể lập trình cho kênh CVBS
- chất lượng cao bộ lọc chải 2D thích nghi cho cả đầu vào NTSC và PAL
- Đường chậm PAL để sửa lỗi pha màu
- Tăng cường hình ảnh với 2D peaking động / CTI
- Digital subcarrier PLL để giải mã màu sắc chính xác
- Tâm màu, độ sáng, độ bão hòa, độ tương phản, độ sắc nét có thể lập trình
- Nhập CVBS phân số hoặc một đầu cuối có thể chọn
- PLL theo chiều ngang kỹ thuật số và xử lý đồng bộ tiên tiến cho VCR - phát lại và hiệu suất tín hiệu yếu
- Chất lượng cao ngang và dọc lọc giảm quy mô với tỷ lệ giảm quy mô tùy ý
- Tối đa 3CH khác biệt hoặc 6CH đầu vào CVBS đơn kết thúc
Hỗ trợ đầu vào số
- Hỗ trợ cả BT.656 và 601 định dạng video với H / VSYNC
- Hỗ trợ đầu vào RGB 24 bit lên đến độ phân giải 1080p
- Nhập LVDS kênh duy nhất (mở LDI) lên đến độ phân giải 720p
- Cài đặt trong bộ điều khiển thời gian lập trình
- Hỗ trợ 3, 4, 6 hoặc 8 bit mỗi pixel lên đến 16,8 triệu màu sắc với tích hợp trong động cơ dithering
- Hỗ trợ bảng điều khiển kỹ thuật số (TTL) hoặc bảng điều khiển LVDS kênh duy nhất lên đến độ phân giải WXGA (1366 x 768), 85MHz
BT1 sản xuất
- ITU-R 656 tương thích độc lập YCbCr4:22) Định dạng đầu ra
- ITU-R 656 đầu ra được tạo từ bộ giải mã, LVDS, DRGB và đường dẫn sau mở rộng quy mô
- Max 148.5MHz với 3.3V, 74MHz với 1.8V
Các loại khác nhau
- Hỗ trợ chế độ nhanh cộng với giao diện I2C lên đến 1,2Mbps
- Tối đa 3 đầu ra PWM
- GPIO
- 1,8V hoạt động bên trong
- Hỗ trợ đầu vào DTV 1.8V
- hỗ trợ đầu ra 1.8V/3.3V
- Đèn tắt phần cứng
- Một tinh thể 27MHz
- 100 pin TQFP

Ứng dụng của TW8834-TA2-CR
Hệ thống hiển thị ô tô
