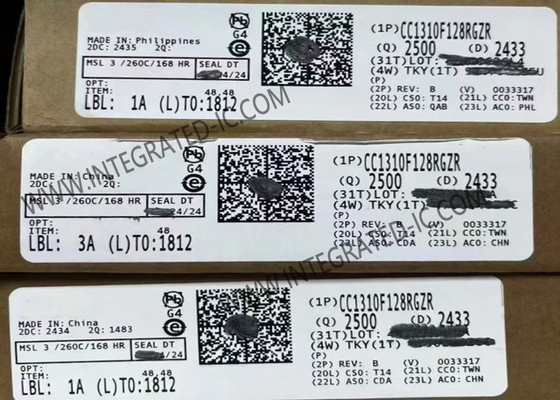

CC1310F128RGZR Microcontroller MCU SimpleLink TM 32-Bit Arm Cortex-M3 Sub-1 GHz MCU không dây

CC1310F128RGZR Microcontroller MCU SimpleLink TM 32-Bit Arm Cortex-M3 Sub-1 GHz MCU không dây

Mô tả dự án CC1310F128RGZR
Thiết bị CC1310F128RGZR là một thiết bị RF chi phí hiệu quả, năng lượng cực thấp, Sub-1 GHz từ Texas Instruments TM là một phần của nền tảng microcontroller (MCU) SimpleLink TM.,Bluetooth® năng lượng thấp, Sub-1 GHz, Ethernet, Zigbee®, Thread, và MCU chủ.môi trường phát triển dễ sử dụng với một bộ phát triển phần mềm lõi duy nhất (SDK) và một bộ công cụ phong phúMột sự tích hợp một lần của nền tảng SimpleLink cho phép người dùng thêm bất kỳ sự kết hợp nào của các thiết bị từ danh mục đầu tư vào thiết kế của họ,cho phép tái sử dụng mã 100% khi các yêu cầu thiết kế thay đổi.

Thông số kỹ thuật của CC1310F128RGZR

Đặc điểm của CC1310F128RGZR
Máy vi điều khiển
Bộ xử lý Arm® Cortex®-M3 mạnh mẽ
Điểm số EEMBC CoreMark®: 142
Điểm số EEMBC ULPBenchTM: 158
Tốc độ đồng hồ lên đến 48-MHz
32KB, 64KB, và 128KB In-System Programmable Flash
8KB SRAM cho Cache
(hoặc là RAM dùng chung)
20KB SRAM rò rỉ cực thấp
2-pin cJTAG và JTAG Debugging
Hỗ trợ cập nhật Over-the-Air (OTA)
Máy điều khiển cảm biến cực thấp
Có thể chạy độc lập với phần còn lại của hệ thống
Kiến trúc 16-bit
2KB SRAM rò rỉ cực thấp cho mã và dữ liệu
Kiến trúc Code-Size hiệu quả, đặt các bộ phận của
TI-RTOS, trình điều khiển và Bootloader trong ROM
Gói phù hợp với RoHS
7 mm × 7 mm RGZ VQFN48 (30 GPIO)
5 mm × 5 mm RHB VQFN32 (15 GPIO)
4 mm × 4 mm RSM VQFN32 (10 GPIO)
Các thiết bị ngoại vi
Tất cả các phím thiết bị ngoại vi kỹ thuật số có thể được định tuyến đến bất kỳ GPIO nào
Bốn mô-đun hẹn giờ chung
(Tám bộ đếm thời gian 16 bit hoặc bốn bộ đếm thời gian 32 bit, mỗi bộ PWM)
ADC 12 bit, 200 ksample/s, 8-Channel Analog MUX
Máy so sánh thời gian liên tục
Máy so sánh đồng hồ cực thấp
Nguồn điện có thể lập trình
UART
2 × SSI (SPI, MICROWIRE, TI)
I2C, I2S
Đồng hồ thời gian thực (RTC)
Mô-đun bảo mật AES-128
Máy tạo số ngẫu nhiên thực sự (TRNG)
Hỗ trợ tám nút cảm biến dung lượng
Cảm biến nhiệt độ tích hợp
Hệ thống bên ngoài
Chuyển đổi DC/DC nội bộ trên chip
Tích hợp liền mạch với SimpleLink TM CC1190 Range Extender
Năng lượng thấp
Phạm vi điện áp cung cấp rộng: 1,8 đến 3,8 V
RX: 5,4 mA
TX ở +10 dBm: 13,4 mA
MCU chế độ hoạt động 48 MHz Đi Coremark: 2,5 mA (51 μA/MHz)
MCU chế độ hoạt động: 48,5 CoreMark/mA
Bộ điều khiển cảm biến chế độ hoạt động ở tần số 24 MHz:
0.4 mA + 8,2 μA/MHz
Bộ điều khiển cảm biến, mỗi giây một lần đánh thức thực hiện một mẫu ADC 12 bit: 0,95 μA
Chế độ chờ: 0,7 μA (RTC Running và RAM và CPU Retention)
Tắt máy: 185 nA (Thức tỉnh về các sự kiện bên ngoài)
Phần RF
Tính nhạy của máy thu xuất sắc 124 dBm sử dụng chế độ tầm xa, 110 dBm ở 50 kbps
Chọn lọc tuyệt vời (± 100 kHz): 56 dB
Hiệu suất chặn tuyệt vời (± 10 MHz):
90 dB
Năng lượng đầu ra có thể lập trình lên đến +15 dBm
Giao diện RF đơn hoặc khác biệt
Thích hợp cho các hệ thống nhắm mục tiêu tuân thủ các quy định tần số vô tuyến trên toàn thế giới
ETSI EN 300 220, EN 303 204 (Châu Âu)
FCC CFR47 Phần 15 (Mỹ)
ARIB STD-T108 (Nhật Bản)
M-Bus không dây (EN 13757-4) và IEEE® 802.15.4g PHY
Công cụ và môi trường phát triển
Bộ dụng cụ phát triển đầy đủ tính năng và chi phí thấp
Nhiều thiết kế tham chiếu cho các cấu hình RF khác nhau
Phần mềm PC Sniffer gói
Studio điều khiển cảm biến
SmartRFTM Studio
SmartRF Flash Programmer 2
IAR Embedded Workbench® cho Arm
Code Composer StudioTM (CCS) IDE
CCS UniFlash

Ứng dụng của CC1310F128RGZR
315, 433, 470-, 500-, 779, 868, 915-, 920-MHz ISM và SRD
Hệ thống không dây năng lượng thấp với khoảng cách kênh từ 50 kHz đến 5 MHz
Tự động hóa nhà và tòa nhà
Hệ thống báo động và an ninh không dây
Giám sát và kiểm soát công nghiệp
Mạng lưới thông minh và đọc đồng hồ tự động
Ứng dụng chăm sóc sức khỏe không dây
Mạng cảm biến không dây
RFID hoạt động
IEEE 802.15.4g, IP-Enabled Smart Objects (6LoWPAN), Wireless M-Bus, KNX Systems,Wi-SUNTM, và các hệ thống độc quyền
Ứng dụng thu hoạch năng lượng
Nhãn hiệu kệ điện tử (ESL)
Ứng dụng cảm biến tầm xa
Các nhà phân bổ chi phí nhiệt

Các thành phần điện tử khác trong kho
