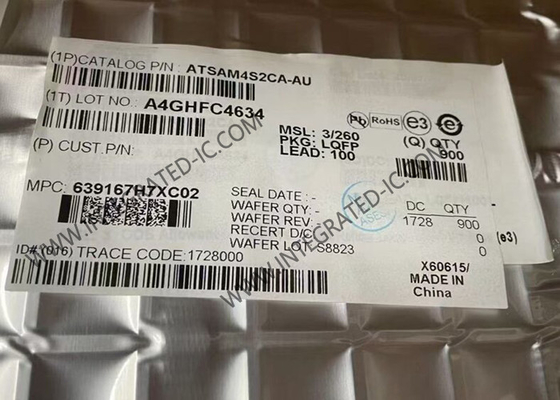

ATSAM4S2CA-AU Microcontroller MCU 32 bit đơn lõi 120MHz ARM Cortex-M4 Microcontroller

ATSAM4S2CA-AU Microcontroller MCU 32 bit đơn lõi 120MHz ARM Cortex-M4 Microcontroller

Mô tả sản phẩm của ATSAM4S2CA-AU
ATSAM4S2CA-AU là bộ vi điều khiển Flash dựa trên bộ vi xử lý ARM® Cortex® M4 RISC hiệu suất cao 32 bit. Nó hoạt động với tốc độ tối đa 120 MHz và có tính năng lên đến 2048 Kbyte Flash,với triển khai hai ngân hàng tùy chọn và bộ nhớ cache, và tối đa 160 Kbyte SRAM.

Thông số kỹ thuật của ATSAM4S2CA-AU

Đặc điểm của ATSAM4S2CA-AU
ARM Cortex-M4 chạy ở tốc độ lên đến 120 MHz
Đơn vị bảo vệ bộ nhớ (MPU)
DSP Instructions, Thumb®-2 instruction set
128 Kbyte nhúng Flash, ECC, Security Bit và Lock Bits
64 Kbyte SRAM nhúng
16 Kbyte ROM với các thói quen khởi động tải (UART, USB) và các thói quen IAP
Bộ điều khiển bộ nhớ tĩnh 8-bit (SMC): hỗ trợ SRAM, PSRAM, NOR và NAND Flash
Giao diện Bus bên ngoài - Dữ liệu 8 bit, chọn chip 4, địa chỉ 24 bit
Máy điều chỉnh điện áp tích hợp cho hoạt động một nguồn cấp
Power-on-Reset (POR), Brown-out Detector (BOD) và Dual Watchdog cho hoạt động an toàn
Máy dao động cộng hưởng thạch anh hoặc gốm: 3 đến 20 MHz với phát hiện lỗi đồng hồ và 32,768 kHz cho RTT hoặc đồng hồ hệ thống
RTC với chế độ lịch Gregorian và lịch Ba Tư, tạo hình sóng trong chế độ sao lưu
Các mạch hiệu chuẩn bộ đếm RTC bù đắp cho sự không chính xác tần số tinh thể 32,768 kHz
Đồng hồ chậm bộ dao động RC nội bộ như đồng hồ thiết bị chế độ năng lượng thấp vĩnh viễn
Máy dao động RC nội bộ 8/12 MHz chính xác cao được trang bị tại nhà máy với tần số mặc định 4 MHz để khởi động thiết bị, truy cập trang bị trong ứng dụng để điều chỉnh tần số
Hai PLL lên đến 240 MHz cho đồng hồ thiết bị và cho USB
Cảm biến nhiệt độ
Phát hiện giả mạo năng lượng thấp trên hai đầu vào, chống giả mạo bằng cách xóa ngay lập tức các đăng ký dự phòng mục đích chung (GPBR)
22 Máy điều khiển DMA ngoại vi
Chế độ ngủ, chờ và lưu trữ; tiêu thụ xuống còn 1 μA trong chế độ lưu trữ
LQFP 100 chì, 14 x 14 mm, pitch 0,5 mm
TFBGA 100 chì, 9 x 9 mm, pitch 0,8 mm
VFBGA 100 chì, 7 x 7 mm, pitch 0,65 mm
Phiên bản A - Công nghiệp (-40 ° C đến + 85 ° C), Phiên bản B - ((-40 ° C đến + 105 ° C)
Thiết bị USB 2.0: 12 Mbps, 2668 byte FIFO, tối đa 8 điểm kết thúc hai chiều, máy thu trên chip
Tối đa hai USART với chế độ ISO7816, IrDA®, RS-485, SPI, Manchester và Modem
Hai UART 2 dây
Tối đa hai mô-đun giao diện 2 dây (I2C tương thích), một SPI, một bộ điều khiển đồng bộ hàng loạt (I2S), một giao diện thẻ đa phương tiện tốc độ cao (SDIO / SD Card / MMC)
Hai bộ đếm thời gian 16 bit 3 kênh với chế độ chụp, hình sóng, so sánh và PWM, logic giải mã Quadrature và bộ đếm tăng / giảm 2 bit Gray cho động cơ bước
PWM 16 bit 4 kênh với đầu ra bổ sung, đầu vào lỗi, bộ đếm máy phát điện thời gian chết 12 bit để điều khiển động cơ
32 bit Real-time Timer và RTC với lịch, báo động và 32 kHz trimming
Đăng ký sao lưu mục đích chung 256 bit (GPBR)
Đơn vị tính toán kiểm tra dư thừa chu kỳ 32 bit (CRCCU) để kiểm tra tính toàn vẹn dữ liệu của bộ nhớ off/on-chip
79 Đường I/O có khả năng ngắt bên ngoài (sức nhạy cạnh hoặc mức độ), giải phóng, lọc trục trặc và kết thúc kháng cự hàng loạt
Ba bộ điều khiển đầu vào / đầu ra song song 32 bit, chế độ chụp song song hỗ trợ DMA ngoại vi
16 kênh, ADC 1Msps với chế độ đầu vào khác biệt và giai đoạn tăng có thể lập trình và hiệu chuẩn tự động
Một DAC 2 kênh 12 bit 1Msps
Một máy so sánh tương tự với lựa chọn đầu vào linh hoạt, hysteresis đầu vào có thể lựa chọn
Serial Wire/JTAG Debug Port (SWJ-DP)
Trình chỉnh quyền truy cập vào tất cả các bộ nhớ và đăng ký trong hệ thống, bao gồm cả ngân hàng đăng ký Cortex-M4 khi lõi đang chạy, dừng lại hoặc giữ ở trạng thái thiết lập lại.
Truy cập Serial Wire Debug Port (SW-DP) và Serial Wire JTAG Debug Port (SWJ-DP).
Flash Patch and Breakpoint (FPB) đơn vị để thực hiện điểm ngắt và các bản vá mã.
Đơn vị giám sát và theo dõi dữ liệu (DWT) để thực hiện các điểm giám sát, theo dõi dữ liệu và lập hồ sơ hệ thống.
Thiết bị theo dõi Macrocell (ITM) để hỗ trợ gỡ lỗi kiểu in.
IEEE1149.1 JTAG Border scan trên tất cả các pin kỹ thuật số.
Khung phần mềm ASF-Atmel ‡ Khung phát triển phần mềm SAM
Tích hợp trong Atmel Studio IDE với giao diện người dùng đồ họa hoặc có sẵn độc lập cho GCC, trình biên dịch IAR.
Hỗ trợ DMA, Hỗ trợ điều khiển ngắt
USB, TCP / IP, Wi-Fi và Bluetooth, Nhiều lớp USB, DHCP và Wi-Fi mã hóa đống
Tích hợp RTOS, FreeRTOS là một thành phần cốt lõi
