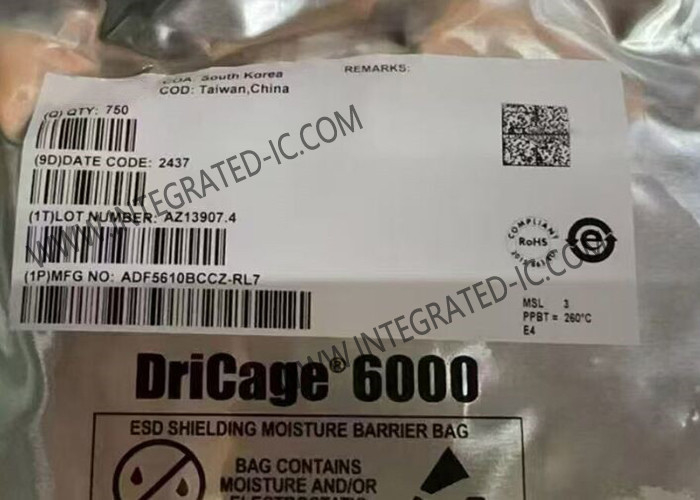

ADF5610BCCZ Mô-đun Truyền thông không dây 57MHz Phương băng rộng RF Synthesizer LGA48

ADF5610BCCZ Mô-đun Truyền thông không dây 57MHz Phương băng rộng RF Synthesizer LGA48

Mô tả sản phẩm của ADF5610BCCZ

ADF5610BCCZ là Microwave Wideband Synthesizer với VCO tích hợp.Nó cho phép thực hiện các bộ tổng hợp tần số phế độ khóa vòng lặp (PLL) phân số N hoặc nguyên số N khi sử dụng với bộ lọc vòng lặp bên ngoài và nguồn tham chiếu bên ngoàiThiết kế bộ dao động điều khiển điện áp microwave (VCO) băng tần rộng cho phép hoạt động tần số từ 7300 MHz đến 14600 MHz với một đầu ra tần số vô tuyến (RF) duy nhất.Một loạt các bộ chia tần số với đầu ra tần số khác nhau cho phép hoạt động từ 57 MHz đến 14600 MHz.

Thông số kỹ thuật của ADF5610BCCZ

Đặc điểm của ADF5610BCCZ

Phạm vi tần số đầu ra RF: 57 MHz đến 14,600 MHz
RFOUT: 7300 MHz đến 14,600 MHz
PDIV/NDIV: 57 MHz đến 14,600 MHz
Phương thức tổng hợp phân số N và tổng hợp số nguyên N
Đường phân số 24 bit
Chế độ tần số chính xác cho lỗi tần số 0 Hz
PFD điển hình không chính xác: <−105 dBc
RMS jitter tích hợp: < 40 fs
FOM tầng tiếng ồn pha trong băng thông bình thường
Chế độ dòng điện cao: −232 dBc/Hz (tổng số) và −229 dBc/Hz (phần số)
Chế độ bình thường: -229 dBc/Hz (tổng số) và -226 dBc/Hz (phần số)
Duy trì khóa tần số trên -40 °C đến +85 °C ( khóa và rời)
Tiếng ồn pha thấp VCO
−115 dBc/Hz điển hình ở 100 kHz (7,3 GHz)
−114 dBc/Hz điển hình ở 100 kHz (10 GHz)
−109 dBc/Hz điển hình ở 100 kHz (14.6 GHz)
RFOUT: 5 dBm
Phân chia có thể lập trình bằng đầu ra 1, 2, 4, 8, 16, 32, 64 hoặc 128
Mức công suất đầu ra có thể lập trình
Phân hao năng lượng điển hình: 815 mW
Có thể lập trình dòng điện thấp và tiêu hao điện: < 700 mW
Nhảy tần số nhanh (được kích hoạt tự động hiệu chuẩn): < 40 μs
48 đầu cuối, gói LGA 7 mm × 7 mm: 49 mm2

Ứng dụng của ADF5610BCCZ
Quân đội và quốc phòng
Thiết bị thử nghiệm
Sản xuất đồng hồ
Cơ sở hạ tầng không dây
Điện thoại vệ tinh và thiết bị đầu cuối khẩu độ rất nhỏ (VSAT)
Máy phát sóng vi sóng
