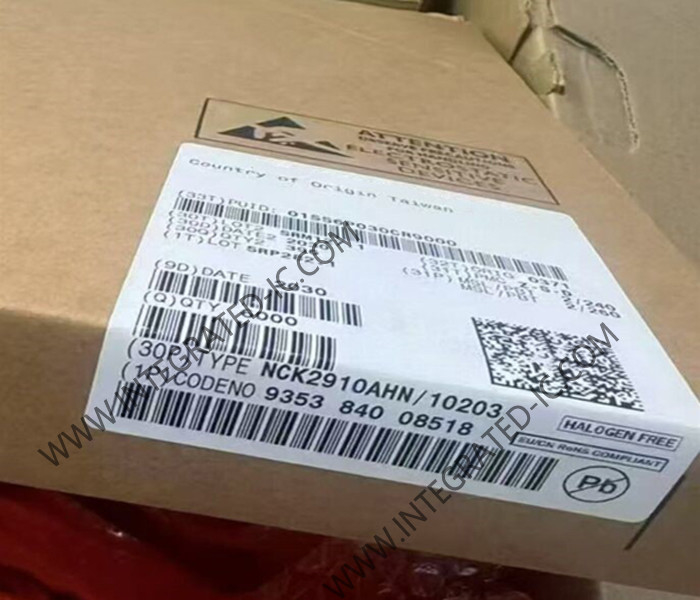

NCK2910AHN Mô-đun truyền thông không dây Máy thu RF với giao diện SPI HVQFN48

NCK2910AHN Mô-đun liên lạc không dây RF với giao diện HVQFN48

Mô tả sản phẩm của NCK2910AHN

NCK2910AHN là máy thu RF và máy thu với bộ cứng sẵn dùng.

Thông số kỹ thuật của NCK2910AHN

CH BW: 31 ch. cài đặt bộ lọc BW (11.25... 360 kHz)

Phạm vi tần số RF: 310MHz đến 915MHz (band ISM)
Chặn:
- FSK, 45 kHz BW, +/-2 MHz 70dB
- FSK, 45 kHz BW, +/-10 MHz 83dB
Chọn lọc FSK, 200 kHz BW, +/-250 kHz 57 dB
Nhập RF tối đa: 20dBm (không bị hư hại) / 5dBm (hoạt động)
Tốc độ dữ liệu tối đa: 215kbit/s (ASK / FSK) NRZ
Dòng điện cấp: đầu vào RF đơn 10,9 mA
Nhiệt độ: -40°C đến +125°C
ESD: 2kV
Tiếng ồn hệ thống Fig @434MHz: 5dB (Hệ thống)
Phân loại hình ảnh: 60dB
RSSI Dynamic Range @45kHz BW: 114dB

Đặc điểm của NCK2910AHN

Phân analog
• Hai đầu vào RF đơn kết thúc có sẵn
• Máy giảm âm có thể làm giảm tín hiệu RF trước khi LNA
• LNA có tăng cố định và NF ~ 3 (nhà nhận NF ~ 5dB)
• Máy giảm âm sau LNA có thể làm giảm tín hiệu trước khi trộn / ADC
• Máy trộn IQ được sử dụng để tạo dữ liệu băng thông cơ sở (IF) cho I & Q
• Các bộ khuếch đại IF khuếch đại tín hiệu và cung cấp chúng cho ADC
• ADC (70dB SNR) chuyển đổi sang số
• Trộn và lọc thêm và khôi phục tín hiệu trong kỹ thuật số
Số
• băng thông IF có thể sử dụng -385kHz đến -25kHz và 25kHz đến 385kHz
• Bồi thường cho sự không phù hợp IQ
• Bồi thường AGC
• Bộ lọc kênh có thể cấu hình (11,25kHz đến 360kHz)
• RSSI và cảm biến tần số offset / đo lường
• ASK, FSK demodulation
• Hoạt động Manchester và NRZ với độ khoan dung tốc độ dữ liệu lên đến +/-12%
• Máy theo dõi tín hiệu (kiểm tra tính chất tín hiệu)
• Đơn vị xử lý dữ liệu với giao diện DMA
• AFC kỹ thuật số để tối đa hóa độ nhạy cho các ứng dụng có độ chênh lệch tần số lớn (ví dụ: TPMS)
