TLE8209-2E Chip mạch tích hợp 8.6A SPI H-Bridge IC có thể lập trình PG-DSO-20

TLE8209-2E Chip mạch tích hợp 8.6A SPI có thể lập trình H-Bridge IC PG-DSO-20

Mô tả sản phẩm của TLE8209-2E

TLE8209-2E là một cây cầu H có thể lập trình SPI, được thiết kế để điều khiển động cơ DC trong các ứng dụng ô tô quan trọng về an toàn.hai cài đặt tỷ lệ giết người có thể chọn và chẩn đoán rộng rãi thông qua SPI.
TLE8209-2E giám sát điện áp cung cấp kỹ thuật số VDD và tắt các giai đoạn đầu ra trong trường hợp VDD quá hoặc dưới điện áp,do đó cung cấp một đường tắt an toàn trong trường hợp lỗi của mạch điều khiển kỹ thuật sốĐể giảm tiêu hao năng lượng trong điều kiện nhiệt cực, ngưỡng giới hạn hiện tại được giảm tuyến tính cho nhiệt độ nối trên 165 ° C. Một bit cảnh báo nhiệt được đặt trong SPI.Hai nửa cầu cũng có thể được sử dụng độc lập để điều khiển hai tải riêng biệt như điện điện hoặc động cơ DC một chiều.

Thông số kỹ thuật của TLE8209-2E

Đặc điểm của TLE8209-2E

Giới hạn dòng điện có thể lập trình từ 1,5 đến 8,6 A typ.
RDSon đường đầy đủ 240 mΩ (thường ở Tj = 25 °C)
Điện áp cung cấp pin hoạt động 4,5V đến 28V
Điện áp cung cấp logic hoạt động 4,4 đến 5,25 V
Điện chờ thấp (8 μA typ.)
Các đầu vào logic tương thích với TTL/CMOS
Tất cả các chân I/O chịu áp suất quá cao lên đến 18 V
Cho phép và vô hiệu hóa đầu vào
Bảo vệ mạch ngắn và nhiệt độ quá cao
VS tắt điện áp thấp
Kiểm tra VDD quá và dưới điện áp
Phát hiện tải mở trong tình trạng tắt
Giảm dòng điện phụ thuộc nhiệt độ
Khả năng chẩn đoán rộng rãi thông qua giao diện SPI
Dấu hiệu trạng thái cho chẩn đoán cơ bản mà không có SPI
Có thể cấu hình như cầu H hoặc hai nửa cầu độc lập
Điều khiển các giai đoạn điện bằng các đầu vào song song hoặc thông qua SPI
Tần số chuyển mạch đầu ra lên đến 11 kHz
Slewrate có thể lập trình thông qua SPI
Hiệu suất EMC xuất sắc

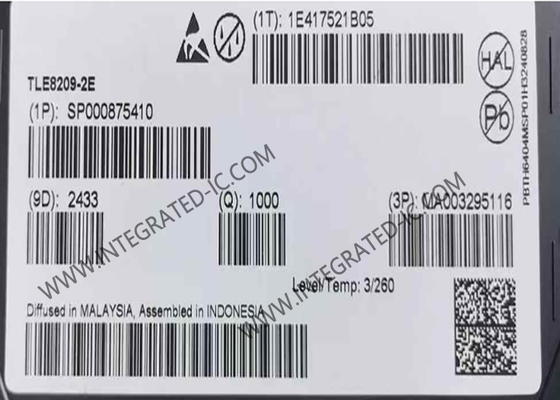

Hình ảnh gói của TLE8209-2E (PG-DSO-20-71)
