Thông tin chi tiết sản phẩm:
|
| Số phần: | MCP3202-CI/SN | Nghị quyết:: | 12 bit |
|---|---|---|---|
| Số kênh:: | 2 kênh | Loại giao diện:: | SPI |
| Tỷ lệ lấy mẫu:: | 100 kS/giây | Kiểu đầu vào:: | Pseudo-Differential/Single-Ended |

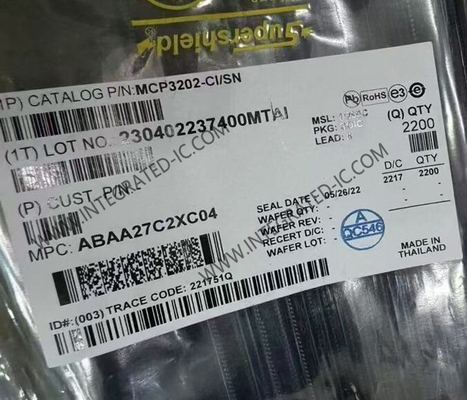

MCP3202-CI/SN Chip mạch tích hợp 12-Bit 100kSPS Dual Channel Analog To Digital Converters
Mô tả sản phẩm của MCP3202-CI/SN
MCP3202-CI/SN là một bộ chuyển đổi analog-to-digital (A/D) 12 bit gần nhau với mạch lấy mẫu và giữ tích hợp.
MCP3202-CI/SN có thể lập trình để cung cấp một cặp đầu vào giả phân đơn hoặc hai đầu vào đơn kết thúc.
Thông số kỹ thuật của MCP3202-CI/SN
|
|
12 bit |
|
|
2 kênh |
|
|
SPI |
|
|
100 kS/s |
|
|
2.7V đến 5.5V |
|
|
2.7V đến 5.5V |
|
|
72 dB |
|
|
- 40 C. |
|
|
+ 85 C |
|
DNL - Không tuyến tính khác biệt: |
0.5 LSB |
|
Chiều cao: |
1.25 mm |
|
INL - Không tuyến tính tích hợp: |
2 LSB |
|
Chiều dài: |
4.9 mm |
|
Nhạy cảm với độ ẩm: |
Vâng. |
|
Số lượng bộ chuyển đổi: |
1 Chuyển đổi |
|
Điện áp cung cấp hoạt động: |
2.7V đến 5.5V |
|
SFDR - Phạm vi động miễn phí giả: |
86 dB |
|
Điện áp cung cấp - tối đa: |
5.5 V |
|
Điện áp cung cấp - Min: |
2.7 V |
|
THD - Total Harmonic Distortion: |
- 82 dB |
|
Chiều rộng: |
3.9 mm |
|
Trọng lượng đơn vị: |
540 mg |
Đặc điểm của MCP3202-CI/SN
Độ phân giải 12 bit
± 1 LSB tối đa DNL
±2 LSB tối đa INL
Các đầu vào tương tự có thể lập trình dưới dạng cặp đơn hoặc giả phân biệt
Mẫu trên chip và giữ
SPI Serial Interface (Chế độ 0,0 và 1,1)
Hoạt động nguồn cấp duy nhất: 2,7V-5,5V
Tốc độ lấy mẫu tối đa 100 ksps ở VDD = 5V
Tốc độ lấy mẫu tối đa 50 ksps ở VDD = 2,7V
Công nghệ CMOS năng lượng thấp
500 nA điện dự phòng điển hình, tối đa 5 μA
550 μA dòng điện hoạt động tối đa ở 5V
Phạm vi nhiệt độ công nghiệp: -40 °C đến +85 °C
Ứng dụng của MCP3202-CI/SN
Giao diện cảm biến
Kiểm soát quy trình
Thu thập dữ liệu
Hệ thống chạy pin
