Thông tin chi tiết sản phẩm:
|
| Số phần: | IR3550MTRPBF | Loại: | Mặt cao, mặt thấp |
|---|---|---|---|
| Điện xuất: | 60 A | Tần số đồng hồ tối đa: | 1MHz |
| Điện áp đầu ra: | 250 mV đến 3,3 V | Nhiệt độ hoạt động: | -40°C ~ 125°C (TJ) |

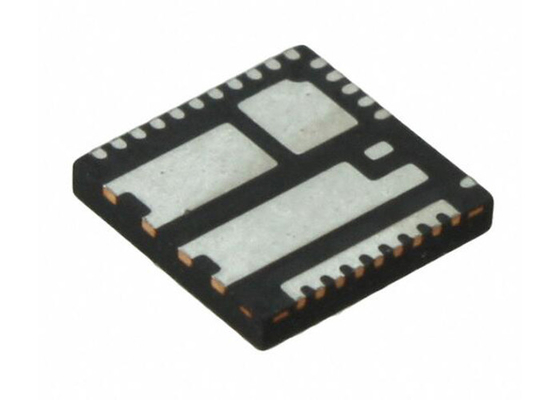

IR3550MTRPBF Chip mạch tích hợp 60A PowIRstage tích hợp PQFN-32 Gate Drivers
Mô tả sản phẩm của IR3550MTRPBF
IR3550MTRPBF tích hợp PowIRstage® là một trình điều khiển cổng buck đồng bộ cùng đóng gói với MOSFET điều khiển và MOSFET đồng bộ với diode Schottky tích hợp.Nó được tối ưu hóa nội bộ cho bố cục PCB, chuyển nhiệt và thời gian điều khiển / MOSFET. Kết hợp điều khiển cổng và MOSFET được thiết kế tùy chỉnh cho phép hiệu quả cao hơn ở điện áp đầu ra thấp hơn được yêu cầu bởi CPU tiên tiến,Thiết kế bộ nhớ GPU và DDR.
Thông số kỹ thuật của IR3550MTRPBF
|
Dòng
|
PowIRstage®
|
|
Cấu hình đầu ra
|
Half Bridge
|
|
Ứng dụng
|
Máy chuyển đổi đồng bộ Buck, điều chỉnh điện áp
|
|
Giao diện
|
PWM
|
|
Load type
|
Động lực
|
|
Công nghệ
|
MOSFET năng lượng
|
|
Hiện tại - Khả năng đầu ra / kênh
|
60A
|
|
Lưu lượng hiện tại - Lượng sản xuất đỉnh
|
90A
|
|
Điện áp - Cung cấp
|
4.5V ~ 7V
|
|
Điện áp - tải
|
4.5V ~ 15V
|
|
Nhiệt độ hoạt động
|
-40 °C ~ 125 °C (TJ)
|
|
Đặc điểm
|
Vòng mạch khởi động, Diode Emulation, Flag trạng thái
|
|
Bảo vệ lỗi
|
Nhiệt độ cao hơn, bắn qua, UVLO
|
|
Loại lắp đặt
|
Mặt đất
|
|
Bao bì / Vỏ
|
32-PowerVFQFN
|
|
Bao gồm thiết bị của nhà cung cấp
|
32-PQFN (6x6)
|
Đặc điểm của IR3550MTRPBF
Hiệu suất đỉnh lên đến 95% ở 1,2V
Máy điều khiển tích hợp, MOSFET điều khiển, MOSFET đồng bộ và Schottky diode
Phạm vi hoạt động điện áp đầu vào (VIN) lên đến 15V
Phạm vi điện áp đầu ra từ 0,25V đến Vcc-2,5V, hoặc đến 5,5V nếu không sử dụng bộ khuếch đại cảm biến dòng điện nội bộ
Khả năng dòng điện đầu ra 60A DC
Hoạt động lên đến 1,0MHz
Bộ khuếch đại cảm biến dòng tích hợp
VCC dưới tình trạng khóa điện áp
Lá cờ nhiệt
Body-Breming® hỗ trợ tải tạm thời
Chế độ hiệu suất cao diode-emulation
Tương thích với logic PWM 3.3V và dung nạp VCC
Phù hợp với Intel DrMOS V4.0
Dấu ấn PCB tương thích với IR3551 và IR3553
Làm mát hai mặt hiệu quả
Gói nhỏ 6mm x 6mm x 0,9mm PQFN
Gói phù hợp với RoHS không chì
Ứng dụng của IR3550MTRPBF
Máy điều chỉnh điện áp cho CPU, GPU và mảng bộ nhớ DDR
Máy chuyển đổi DC-DC dòng điện cao, hồ sơ thấp
Vòng mạch ứng dụng cơ bản của IR3550MTRPBF
