Thông tin chi tiết sản phẩm:
|
| Số phần: | UCC27201ADRMR | Sản phẩm: | Trình điều khiển cổng MOSFET |
|---|---|---|---|
| Loại: | Mặt cao, mặt thấp | Điện xuất: | 3 A |
| Số lượng trình điều khiển: | 2 tài xế | Số đầu ra: | 2 đầu ra |
| Làm nổi bật: | UCC27201ADRMR,Chip mạch tích hợp UCC27201ADRMR,VSON-8 Người lái xe nửa cầu |
||

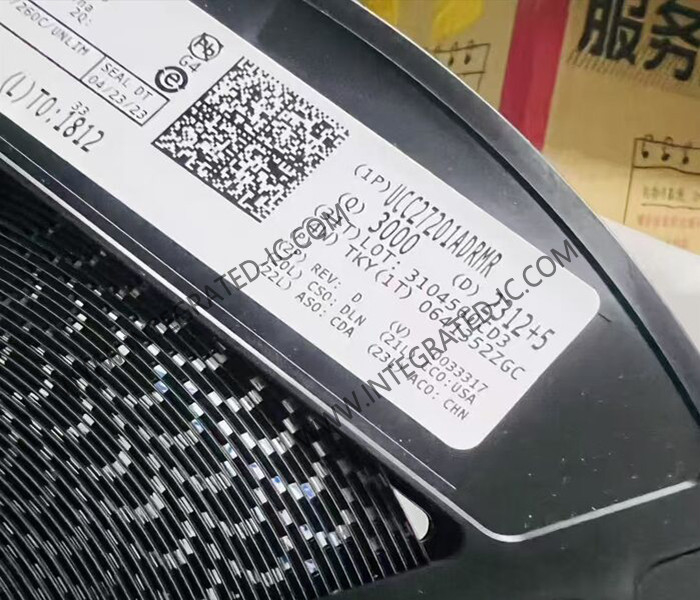

UCC27201ADRMR Chip mạch tích hợp Đường dẫn cổng 120V VSON-8 Đường dẫn nửa cầu
Mô tả sản phẩm của UCC27201ADRMR
UCC27201ADRMR là trình điều khiển cổng cầu nửa 3A, 120V với 8-V UVLO và xử lý điện áp âm.
UCC27201ADRMR Các trình điều khiển MOSFET kênh N tần số cao bao gồm một diode bootstrap 120V và trình điều khiển phía trên / phía dưới với các đầu vào độc lập cho sự linh hoạt điều khiển tối đa.
Thông số kỹ thuật của UCC27201ADRMR
|
Cấu hình điều khiển
|
Phân cầu
|
|
Loại kênh
|
Độc lập
|
|
Số lượng tài xế
|
2
|
|
Loại cổng
|
MOSFET kênh N
|
|
Điện áp - Cung cấp
|
8V ~ 17V
|
|
Điện áp logic - VIL, VIH
|
0.8V, 2.5V
|
|
Dòng điện - Điện lượng cao nhất (nguồn, bể)
|
3A, 3A
|
|
Loại đầu vào
|
Không đảo ngược
|
|
Điện áp bên cao - Max (Bootstrap)
|
120 V
|
|
Thời gian tăng / giảm (Loại)
|
8n, 7n
|
|
Nhiệt độ hoạt động
|
-40 °C ~ 140 °C (TJ)
|
|
Loại lắp đặt
|
Mặt đất
|
|
Bao bì / Vỏ
|
8-VDFN Pad tiếp xúc
|
|
Bao gồm thiết bị của nhà cung cấp
|
8-VSON (4x4)
|
Đặc điểm của UCC27201ADRMR
Động hai kênh MOSFET N trong cấu hình phía trên và phía dưới
Điều khiển điện áp âm trên HS (V18V)
Điện áp khởi động tối đa 120V
Điện áp VDD tối đa 20V
Đèn khởi động trên chip 0,65V VF, 0,65Ω RD
22ns thời gian trì hoãn sinh sôi
3A sink, 3A nguồn dòng đầu ra
Thời gian tăng 8ns/7ns giảm với tải 1000pF
1ns trễ khớp
Khóa áp suất thấp cho trình điều khiển phía cao và phía thấp
Được chỉ định từ 40 °C đến 150 °C
Ứng dụng của UCC27201ADRMR
Máy tối ưu hóa năng lượng mặt trời và biến tần vi mô
Các nguồn điện viễn thông và thương mại
UPS trực tuyến và ngoại tuyến
Hệ thống lưu trữ năng lượng
Thiết bị thử nghiệm pin
Biểu đồ ứng dụng đơn giản của UCC27201ADRMR
