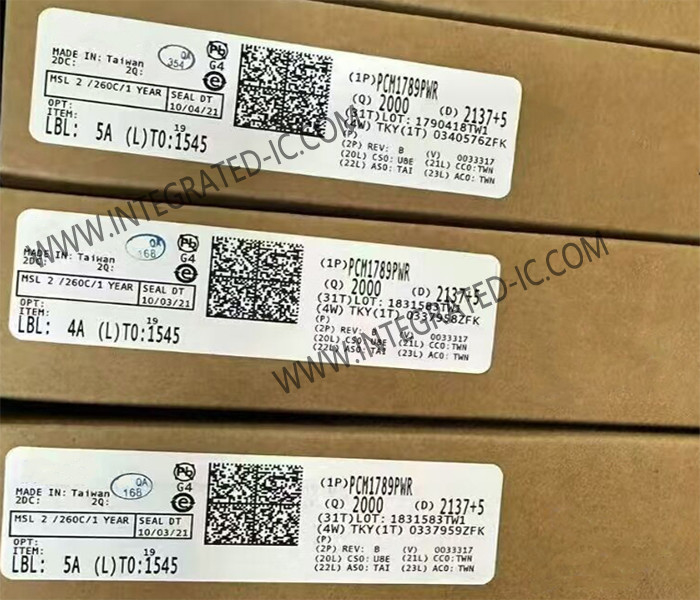

Chip mạch tích hợp PCM1789PWR 113dB SNR Stereo DAC Audio Digital To Analog Converter

PCM1789PWR Chip mạch tích hợp 113dB SNR Stereo DAC Audio Digital To Analog Converter

Mô tả sản phẩm của PCM1789PWR

PCM1789PWR là một máy chuyển đổi âm thanh kỹ thuật số sang analog (DAC) hiệu suất cao, chip duy nhất, 24 bit, âm thanh, với đầu ra khác nhau.Phương pháp điều chế delta-sigma (ΔΣ), và hỗ trợ tốc độ lấy mẫu từ 8 kHz đến 192 kHz và một từ đầu vào âm thanh kỹ thuật số chiều rộng 16-, 20-, 24-, 32 bit trên giao diện âm thanh.

Giao diện âm thanh của PCM1789PWR hỗ trợ định dạng 24-bit, DSP ngoài định dạng I2S, định dạng bên trái và bên phải.

PCM1789PWR có thể được điều khiển thông qua một giao diện chuỗi ba dây, tương thích với SPI hoặc hai dây, tương thích với I2C trong phần mềm, cung cấp quyền truy cập vào tất cả các chức năng bao gồm suy giảm kỹ thuật số,âm thầm mềm, làm giảm sự nhấn mạnh, v.v.

Ngoài ra, chế độ điều khiển phần cứng cung cấp hai chức năng có thể lập trình bởi người dùng thông qua hai chân điều khiển.

Thông số kỹ thuật của PCM1789PWR

Đặc điểm của PCM1789PWR

DAC đa cấp Delta-Sigma nâng cao:
Hiệu suất cao: khác biệt, fS = 48 kHz
THD + N: 94 dB
SNR: 113 dB
Phạm vi động: 113 dB
Tỷ lệ lấy mẫu: 8 kHz đến 192 kHz
Đồng hồ hệ thống: 128 fS, 192 fS, 256 fS, 384 fS, 512 fS, 768 fS, 1152 fS
¢ Điện áp khác nhau: 8 VPP
Bao gồm bộ lọc thông qua thấp analog
¢ Bộ lọc kỹ thuật số lấy mẫu quá mức 4x/8x:
_ Passband Ripple: ±0.0018 dB
_ Đảm giảm băng tần dừng: ¢75 dB
️ Zero Flags (16-, 20-, 24-Bits)
Giao diện âm thanh linh hoạt:
Định dạng I/F: I2S, trái/phải, DSP
Dài dài dữ liệu: 16, 20, 24, 32 bit
Điều khiển chế độ linh hoạt:
️ 3-Wire SPI, 2-Wire I2C-Compatible Serial
️ Control Interface, hoặc Hardware Control
Kết nối tối đa 4 thiết bị trên một bus SPI
Multi Functions thông qua SPI hoặc I2C I/F:
Hình dạng âm thanh I / F Chọn: I2S, Đơn giản trái, Đơn giản phải, DSP
️ Thiếu âm kỹ thuật số và câm mềm
¢ Khởi động kỹ thuật số: 32kHz, 44.1kHz, 48kHz
️ Kiểm soát độ cực dữ liệu
Chế độ tiết kiệm năng lượng
Nhiều chức năng thông qua kiểm soát phần cứng:
Hình dạng âm thanh I / F Chọn: I2S, trái chính đáng
Bộ lọc Digital De-Emphasis: 44.1kHz
Analog Mute bằng cách phát hiện dừng đồng hồ
Đinh thiết lập lại bên ngoài
Nguồn cung cấp điện:
5V cho analog và 3,3V cho kỹ thuật số
Gói: TSSOP-24
Phạm vi nhiệt độ hoạt động: ¥40°C đến 85°C

Ứng dụng của PCM1789PWR

Máy phát đĩa Blu-rayTM
Máy phát DVD
Máy thu AV
Nhà chiếu phim
Bộ khuếch đại âm thanh bên ngoài xe hơi
Ứng dụng AVN âm thanh xe hơi
