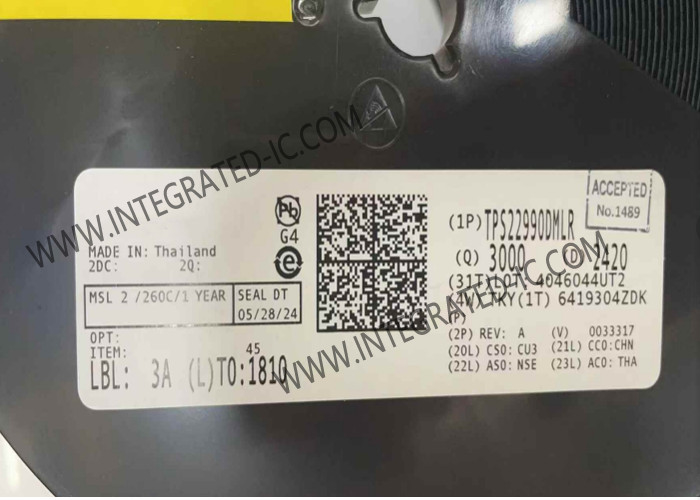

Chip mạch tích hợp TPS22990DMLR 3.9mΩ On-Resistance Load Switch IC WSON-10

Chip mạch tích hợp TPS22990DMLR 3.9mΩ On-Resistance Load Switch IC WSON-10

Mô tả sản phẩm của TPS22990DMLR

TPS22990DMLR là một công tắc tải 3,9 mΩ, một kênh với bật được kiểm soát và điều chỉnh và chỉ số PG tích hợp.

TPS22990DMLR chứa một MOSFET kênh N có thể hoạt động trên phạm vi điện áp đầu vào từ 0,6 V đến 5,5 V và có thể hỗ trợ dòng điện liên tục tối đa 10 A.Phạm vi điện áp đầu vào rộng và khả năng dòng điện cao cho phép các thiết bị được sử dụng trên nhiều thiết kế và thiết bị cuối. 3.9-mΩ Kháng bật giảm thiểu sự sụt giảm điện áp qua công tắc tải và mất điện từ công tắc tải.

Thông số kỹ thuật của TPS22990DMLR

Đặc điểm của TPS22990DMLR

Chuyển đổi tải một kênh tích hợp
Phạm vi điện áp VBIAS: 2,5V đến 5,5V
Phạm vi điện áp VIN: 0,6V đến VBIAS
Kháng động
- RON = 3,9mΩ (thường) ở VIN = 5V (VBIAS = 5V)
- RON = 3.9mΩ (thường) ở VIN = 3.3V (VBIAS = 3.3V)
10A Điện chuyển đổi liên tục tối đa
Điện tĩnh: IQ,VBIAS = 63μA ở VBIAS = 5V
Hiện tại tắt
- ISD,VBIAS = 5,5μA tại VBIAS = 5V
- ISD,VIN = 4nA ở VBIAS = 5V, VIN = 5V
Tốc độ lăn được kiểm soát và điều chỉnh thông qua CT
Chỉ số hiệu suất tốt (PG)
Khả năng xả nhanh (QOD)
3mm × 2mm SON 10-pin Package với Thermal Pad
Hiệu suất ESD được kiểm tra theo JESD 22
- 2kV HBM và 1-kV CDM

Ứng dụng của TPS22990DMLR

Máy tính xách tay, Chromebook và Tablet
PC máy tính để bàn và PC công nghiệp
Ứng dụng điều khiển SSD
Máy chủ
Hệ thống viễn thông

Kháng động so với điện áp đầu vào của TPS22990DMLR
