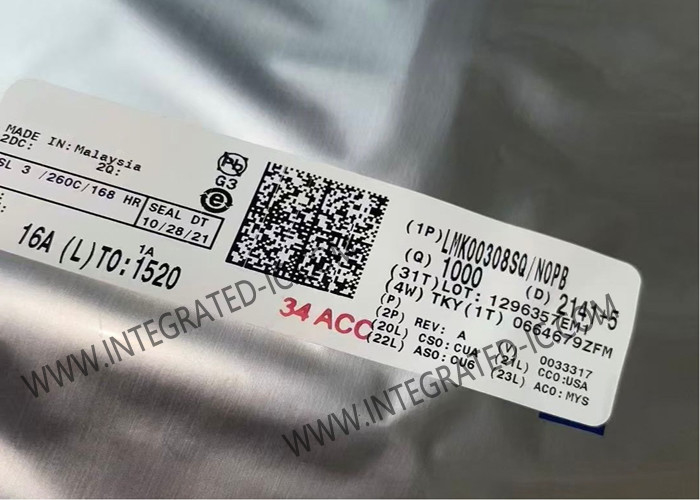

LMK00308SQ Chip mạch tích hợp 3.1GHz 8-Output Clock Differencial Buffers WQFN-40

LMK00308SQ Chip mạch tích hợp 3.1GHz 8-Output Clock Differencial Buffers WQFN-40

Mô tả sản phẩm của LMK00308SQ

LMK00308SQ là bộ đệm phân biệt phát ra 3-GHz, 8 đầu ra được thiết kế để phân phối đồng hồ / dữ liệu tần số cao, jitter thấp và chuyển đổi mức.Đồng hồ đầu vào có thể được chọn từ hai đầu vào phổ quát hoặc một đầu vào tinh thể. Đồng hồ đầu vào được chọn được phân phối cho hai ngân hàng 4 đầu ra khác biệt và một đầu ra LVCMOS. Cả hai ngân hàng đầu ra khác biệt đều có thể được cấu hình độc lập như trình điều khiển LVPECL, LVDS hoặc HCSL,đầu ra LVCMOS có một đầu vào kích hoạt đồng bộ cho hoạt động không xung nhỏ bé khi được bật hoặc tắt.

LMK00308SQ hoạt động từ nguồn cung cấp lõi 3.3 V và 3 nguồn đầu ra độc lập 3.3 V/2.5 V. Nó cung cấp hiệu suất cao, linh hoạt và hiệu quả năng lượng,làm cho nó lý tưởng để thay thế các thiết bị đệm đầu ra cố định trong khi tăng khoảng thời gian trong hệ thống.

Thông số kỹ thuật của LMK00308SQ

Đặc điểm của LMK00308SQ

31 Input Multiplexer:
- Hai đầu vào phổ quát hoạt động lên đến 3,1 GHz và chấp nhận LVPECL, LVDS, CML, SSTL, HSTL, HCSL, hoặc đồng hồ một đầu
- Một Crystal Input chấp nhận một 10 đến 40 MHz Crystal hoặc đồng hồ đơn
Hai ngân hàng với 4 đầu ra khác nhau mỗi:
- LVPECL, LVDS, HCSL, hoặc Hi-Z (Selectable Per Bank)
- LVPECL Additive Jitter với LMK03806 Clock Source ở 156.25 MHz:
- 20 fs RMS (10 kHz đến 1 MHz)
- 51 fs RMS (12 kHz đến 20 MHz)
PSRR cao: -65 / -76 dBc (LVPECL/LVDS) ở 156,25 MHz
LVCMOS đầu ra với đầu vào đồng bộ
Cấu hình điều khiển bằng chân
Nguồn cung cấp lõi VCC: 3,3 V ± 5%
3 Nguồn cấp đầu ra VCCO độc lập: 3.3 V/2.5 V ± 5%
Phạm vi nhiệt độ công nghiệp: -40 °C đến +85 °C
WQFN 40 dẫn (6 mm × 6 mm)

Ứng dụng của LMK00308SQ

Phân phối đồng hồ và dịch trình độ cho ADC, DAC, Multi-Gigabit Ethernet, XAUI, Fiber Channel, SATA/SAS, SONET/SDH, CPRI, Backplan tần số cao
Chuyển đổi, Router, Thẻ đường, Thẻ thời gian
Máy chủ, máy tính, PCI Express (PCIe 3.0)
Các đơn vị vô tuyến từ xa và các đơn vị băng thông cơ bản
