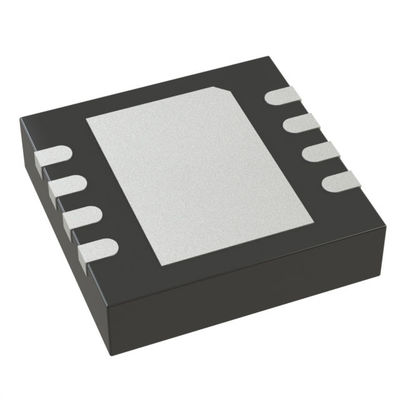

LTC4372CDD Chip IC điều khiển điốt lý tưởng có dòng điện tĩnh thấp với dải điện áp đầu vào rộng và khả năng tắt ngược nhanh

LTC4372CDD là bộ điều khiển diode lý tưởng có dòng tĩnh thấp được đặt trong gói DFN 3×3 mm nhỏ gọn, được thiết kế để phân phối nguồn dự phòng nhiều pin, chuỗi cung cấp năng lượng servo và cảm biến trong robot hình người. Bằng cách thay thế điốt Schottky bằng N-MOSFET bên ngoài, nó làm giảm đáng kể tổn thất dẫn truyền thuận và sinh nhiệt.

Với dòng điện hoạt động không hoạt động chỉ 5μA và dòng điện tắt 0,5μA, nó rất phù hợp với các tình huống chuyển động không liên tục và chế độ chờ lâu điển hình của robot, giúp kéo dài tuổi thọ pin tổng thể của hệ thống một cách hiệu quả.

Hỗ trợ dải điện áp đầu vào rộng từ 2,5V đến 80V, tương thích với cả hệ thống bus điện áp cao 48V và nguồn điện cảm biến điện áp thấp trong robot. Có khả năng tắt ngược cực nhanh ≤1,5μs, chặn nhanh dòng điện ngược khi mất nguồn pin hoặc khởi động/dừng servo đột biến để bảo vệ pin, IC điều khiển và cảm biến thị giác.

Nó có thể điều khiển các MOSFET giáp lưng để đạt được khả năng triệt tiêu đột biến và chuyển đổi tải. Kết hợp với định mức điện áp ngược -28V, nó chịu được các lỗi nguồn điện do kết nối và rung động của cáp robot bị đảo ngược, từ đó nâng cao độ ổn định và an toàn của nguồn điện của hệ thống. Gói siêu nhỏ gọn của nó giúp tiết kiệm không gian trên bảng phân phối điện giới hạn của rô-bốt.

• Giảm tiêu tán điện năng bằng cách thay thế điốt Schottky điện
• Dòng điện tĩnh thấp: 5μA Đang hoạt động
• Dải điện áp hoạt động rộng: 2,5V đến 80V
• Bảo vệ nguồn điện ngược tới -28V
• Không cần kẹp đầu vào TVS
• Ổ đĩa MOSFET N-Channel bên ngoài cao cấp
• Điều khiển các MOSFET liên tiếp để điều khiển khởi động và chuyển đổi tải
• Đầu vào tắt máy để điều khiển BẬT/TẮT
• Tắt dòng ngược nhanh trong vòng 1,5μs
• Gói MSOP 8 đầu và DFN 3 mm × 3 mm

• Bảo vệ ắc quy ô tô
• Nguồn điện dự phòng
• Thiết bị cầm tay
• Hệ thống năng lượng mặt trời
• Ứng dụng thu hoạch năng lượng
• tạm dừng cung cấp
• Robot hình người
