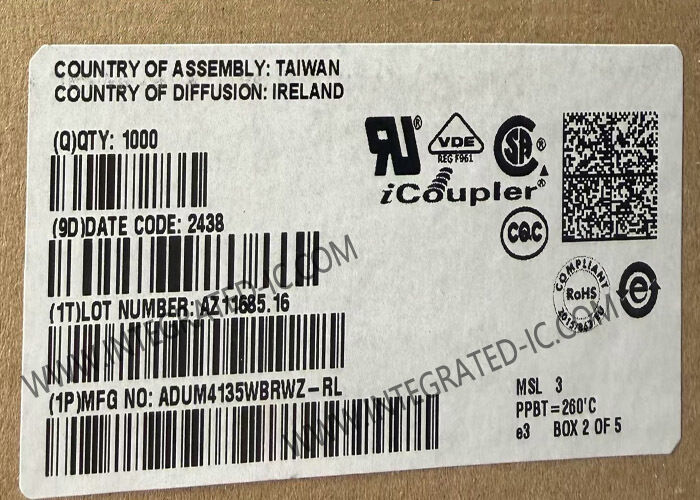

ADUM4135WBRWZ Chip mạch tích hợp 4.61A 5000Vrms Đài điều khiển cổng kênh duy nhất IC SOIC16

ADUM4135 là trình điều khiển cổng kênh đơn được tối ưu hóa đặc biệt để điều khiển các transistor lưỡng cực cổng cách điện (IGBT). ADUM4135 bao gồm một kẹp Miller để cung cấp khả năng tắt IGBT mạnh mẽ với nguồn cung cấp một thanh ray khi điện áp cổng giảm xuống dưới 2 V (điển hình). Có thể hoạt động với nguồn cung cấp thứ cấp đơn cực hoặc lưỡng cực, có hoặc không có hoạt động kẹp Miller.

• Dòng nguồn ngắn mạch 13 A (điện trở cổng 0 Ω)
• Dòng hút ngắn mạch 14 A (điện trở cổng 0 Ω)
• Dòng đỉnh 4.61 A (điện trở cổng 2 Ω)
• Điện trở thiết bị đầu ra công suất: <1 Ω
• Bảo vệ quá tải
• Báo cáo lỗi quá tải cách ly
• Tắt mềm khi có lỗi
• Đầu ra kẹp Miller với đầu vào cảm biến cổng
• Chức năng lỗi và sẵn sàng cách ly
• Độ trễ lan truyền thấp: 55 ns điển hình
• Độ rộng xung tối thiểu: 50 ns
• Phạm vi nhiệt độ hoạt động: −40°C đến +125°C
• Phạm vi điện áp đầu ra lên đến 30 V
• Phạm vi điện áp đầu vào từ 2.5 V đến 6 V
• Khóa điện áp thấp đầu ra và đầu vào (UVLO)
• Khoảng cách rò rỉ: tối thiểu 7.8 mm
• Khả năng miễn nhiễm với quá độ chế độ chung (CMTI) 100 kV/μs
• Tuổi thọ 20 năm cho điện áp làm việc 600 V rms hoặc 1092 V dc
• Phê duyệt an toàn và quy định
• 5 kV ac trong 1 phút theo UL 1577
• Thông báo chấp nhận linh kiện CSA 5A
• DIN VDE V 0884-11:2017-01
• VIORM = 849 V đỉnh (tăng cường)
• Được chứng nhận cho các ứng dụng ô tô

• Trình điều khiển cổng MOSFET/IGBT
• Biến tần PV
• Ổ đĩa động cơ
• Nguồn điện
• Ô tô
