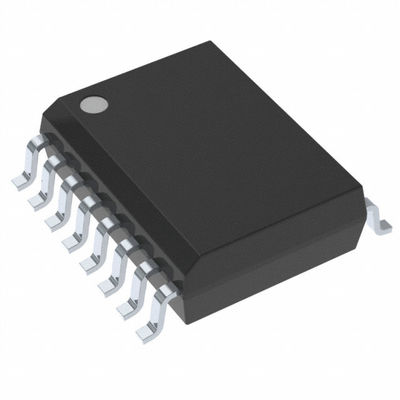

ADUM342E0WBRWZ Chip mạch tích hợp 5700Vrms Quad-Channel Digital Isolators
ADUM342E0WBRWZ là một bộ cô lập kỹ thuật số bốn kênh 5700Vrms, có sẵn trong các cấu hình khác nhau với điện áp chịu được 5,7 kV rms. Nó hoạt động với điện áp nguồn từ 2.25V đến 5.5 V ở cả hai bên, đảm bảo khả năng tương thích với các hệ thống điện áp thấp hơn và cho phép chuyển điện áp qua hàng rào cách ly.
Đặc điểm sản phẩm
| Công nghệ |
Máy nối từ tính |
| Loại |
CAN, RS485, SPI |
| Sức mạnh cô lập |
Vâng. |
| Số kênh |
4 |
| Các đầu vào - Mặt 1/ Mặt 2 |
2/2 |
| Loại kênh |
Một chiều |
| Điện áp - Khai độc |
5700Vrms |
| Khả năng miễn dịch tạm thời (min) |
100kV/μs |
| Tỷ lệ dữ liệu |
150Mbps |
| Sự chậm phát triển tpLH / tpHL (tối đa) |
10n, 10n |
| Sự biến dạng chiều rộng xung (tối đa) |
3n |
| Thời gian tăng / giảm (Loại) |
2.5ns, 2.5ns |
| Điện áp - Cung cấp |
2.25V ~ 5.5V |
| Nhiệt độ hoạt động |
-40 °C ~ 125 °C |
| Loại lắp đặt |
Mặt đất |
| Bao bì / Vỏ |
16-SOIC (0,295", 7,50mm chiều rộng) |
| Bao gồm thiết bị của nhà cung cấp |
16-SOIC |
Đặc điểm
- Kháng thâm thông thường cao: 180 kV/μs điển hình
- Độ bền cao đối với tiếng ồn phóng xạ và dẫn
- Độ trễ lan rộng thấp: 6,2 ns điển hình (tối đa 10 ns) cho hoạt động 5 V
- Tiêu thụ năng lượng động thấp, < 1,65 mA/h ở tốc độ 1 Mbps
- 2Chuyển đổi cấp độ từ.25 V đến 5.5 V
- Tỷ lệ truyền dữ liệu được đảm bảo tối đa 150 Mbps cho hoạt động 5 V
- Hoạt động nhiệt độ cao: 125°C
- ±8 kV bảo vệ ESD theo tiêu chuẩn IEC 61000-4-2 qua hàng rào cách ly
- Bảo vệ ESD HBM ±5 kV trên chân đầu vào / đầu ra
- Các tùy chọn cao (E1) hoặc thấp (E0) an toàn
- 16 chì, tuân thủ RoHS, gói SOIC
Ứng dụng
- Phân biệt giao diện ngoại vi hàng loạt (SPI) chuyển đổi dữ liệu
- RS-485 và mạng khu vực bộ điều khiển với tốc độ dữ liệu linh hoạt (CAN FD) cô lập bus trường công nghiệp
- Phân biệt tín hiệu của bộ điều khiển PWM
- Phân biệt đa kênh sử dụng chung
