Thông tin chi tiết sản phẩm:
|
| một phần số: | STGW25M120DF3 | Loại IGBT: | Rãnh trường dừng |
|---|---|---|---|
| Điện áp - Sự cố bộ phát Collector (Tối đa): | 1200 V | Hiện tại - Bộ thu (Ic) (Tối đa): | 50 A |
| Hiện tại - Collector Pulsed (Icm): | 100 A | Vce(bật) (Tối đa) @ Vge, Ic: | 2.3V @ 15V, 25A |

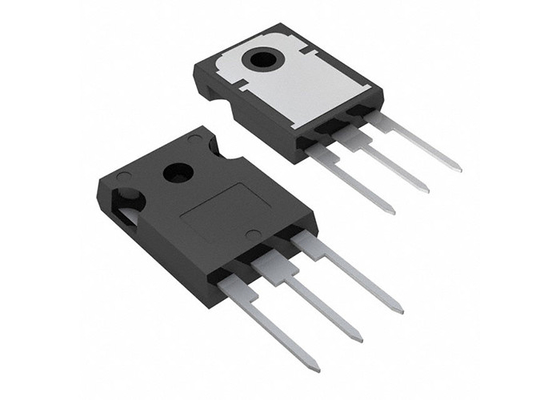

Chip mạch tích hợp STGW25M120DF3 1200V IGBT Trench Field Stop Transistors TO-247-3
Mô tả sản phẩm STGW25M120DF3
STGW25M120DF3 là một IGBT được phát triển bằng cách sử dụng một cấu trúc ngăn cánh đồng cổng rãnh độc quyền tiên tiến.đại diện cho sự cân bằng tối ưu giữa hiệu suất và hiệu quả của hệ thống biến tần khi khả năng mất mát thấp và mạch ngắn là điều cần thiết.
Thông số kỹ thuật của STGW25M120DF3
|
Số phần |
STGW25M120DF3 |
|
Năng lượng - Max |
375 W |
|
Chuyển năng lượng |
850μJ (đã bật), 1,3mJ (đã tắt) |
|
Loại đầu vào |
Tiêu chuẩn |
|
Phí cổng |
85 nC |
|
Td (máy/tắt) @ 25°C |
28ns/150ns |
|
Điều kiện thử nghiệm |
600V, 25A, 15Ohm, 15V |
|
Thời gian phục hồi ngược (trr) |
265 ns |
|
Nhiệt độ hoạt động |
-55 °C ~ 175 °C (TJ) |
|
Loại lắp đặt |
Qua lỗ |
Đặc điểm của STGW25M120DF3
Nhiệt độ nối tối đa: TJ = 175 °C
10 μs thời gian chịu được mạch ngắn
VCE thấp ((sat) = 1,85 V (thường) @ IC = 25 A
Phân bố tham số chặt chẽ
Tỷ lệ nhiệt độ VCE tích cực (sat)
Kháng nhiệt thấp
Diode chống song song thu hồi mềm và nhanh
Ứng dụng của STGW25M120DF3
Máy truyền động công nghiệp
UPS
Mặt trời
Phối hàn
