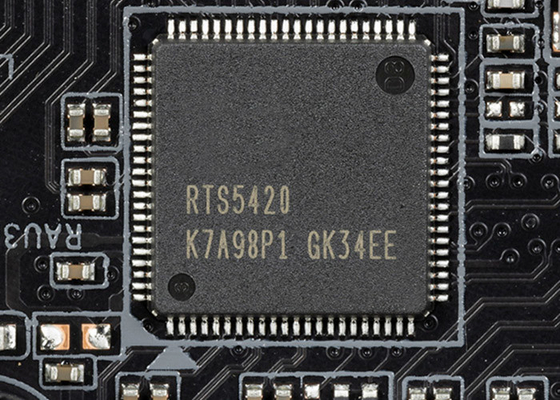

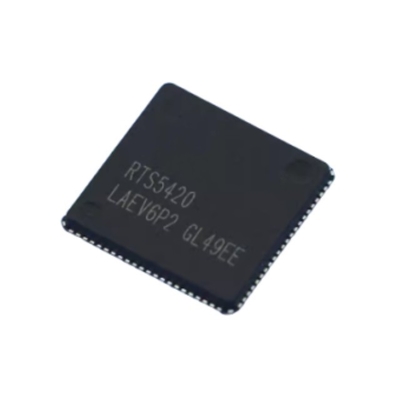

Chip mạch tích hợp RTS5420 Bộ điều khiển Hub 4 cổng USB3.2 Gen2x1 QFN-88

Chip mạch tích hợp RTS5420 USB3.2 Gen2x1 4-Port Hub Controller QFN-88

Mô tảRTS5420

RTS5420 là một bộ điều khiển USB3.2 Gen2x1 Hub tiên tiến hoạt động như một USB3.2 Gen2x1 Hub 4 cổng và một USB2.0 Hub 4 cổng. Nó hỗ trợ các thông số kỹ thuật USB3.2 Gen2x1 và USB2.0,và hỗ trợ hoàn toàn ngược USB3.2 Gen1 (USB3.0),USB1.1Dựa trên kiến trúc MCU, RTS5420 có thể dễ dàng cập nhật FW để cập nhật thông số kỹ thuật trong tương lai hoặc cung cấp tùy chỉnh tính năng dễ dàng, sử dụng công cụ ISP.

Với chức năng sạc thông minh RT, RTS5420 hỗ trợ các giải pháp sạc phổ biến nhất và hỗ trợ BC1.2Ngoài ra, các cổng sạc của Apple và Samsung được mô phỏng trên mỗi cổng thông qua cơ chế tự động phát hiện-chuyển đổi RTS5420.

Chức năng ACA-Docking được xác định bởi thông số kỹ thuật BC1.2 cũng được hỗ trợ bởi cổng phía trên của RTS5420.2 được kết nối với ACA-Dock, nó hoạt động như một máy chủ cho các thiết bị ngoại vi USB khác nhau, chẳng hạn như một trung tâm, bàn phím, chuột, máy in, vv, trong khi đồng thời thiết bị này sẽ nhận một khoản phí.

Chức năng sạc thứ hai của cổng phía trên của RTS5420 được gọi là chức năng phát hiện sạc. RTS5420 hỗ trợ cơ chế tự động phát hiện và chuyển đổi; nó có thể nhận ra loại BC1.2 thiết bị kết nối với cổng phía trên, bao gồm CDP, DCP và SDP, và sạc thiết bị được kết nối trong chế độ chính xác.

Chi phí BOM được giảm thông qua một sự kết hợp các yếu tố. RTS5420 triển khai 10Gbps trên mỗi cổng, một bộ điều chỉnh LDO được tích hợp và cung cấp ổn định 3.3V cho RTS5420,và cuối cùng một thiết bị Billboard cấu hình được tích hợp khi Alt-Mode được áp dụng.

Đặc điểmTrongRTS5420

• Hỗ trợ thông số kỹ thuật USB 1.1, 2.0, 3.0, 3.1, và 3.2

• Đồng thời USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0, USB1.1

• Kiến trúc MTT (Multiple Transaction Translator) cho USB2.0

• Tất cả các trạng thái điện L0/L1/L2 cho USB2.0, USB1.1

• Tất cả các trạng thái điện U0/U1/U2/U3 cho USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)

• LDM (Liên kết Đánh giá độ trễ) cho ứng dụng USB3.2 Gen2x1

• PTM (Precision Time Measurement) cho ứng dụng USB3.2 Gen2x1

• Chuyển chuyển nhiều lần cho ứng dụng USB3.2 Gen2x1

• Trọng tài vòng tròn cân đối cho USB3.2 Gen1/Gen2x1 điều khiển băng thông

• NT1 máy sạc

• Chế độ USB-IF BC1.2 SDP/CDP/DCP/ACA

• Mô phỏng các cổng sạc chuyên dụng của Apple và Samsung

• Chế độ tự động phát hiện / chuyển đổi giữa các chế độ sạc khác nhau

• SMBUS Controller Slave

• Máy điều khiển chủ / nô lệ I2C

• Bộ điều khiển cấu hình GPIO

• Giao diện SPI cho chức năng ISP flash bên ngoài

• Điều chỉnh LDO tích hợp 5V đến 3.3V

• eFUSE cho cấu hình chức năng

• Hỗ trợ trạng thái Delink để tiết kiệm năng lượng cực kỳ

• Bao bì 88 pin QFN (10 x 10mm)

Ứng dụngTrongRTS5420

• Máy tính xách tay, máy tính để bàn

• Bến tàu, Dongles

• Máy theo dõi

• USB HUB
