Siêu âm 16 kênh AFE AFE58JD28ZAV ADC 14-bit 65-MSPS hoặc 12-bit 80-MSPS

Siêu âm 16 kênh AFE AFE58JD28ZAV ADC 14-bit 65-MSPS hoặc 12-bit 80-MSPS

Mô tả sản phẩm AFE58JD28ZAV

Thiết bị AFE58JD28ZAV là giải pháp đầu cuối tương tự (AFE) tích hợp cao, được thiết kế đặc biệt cho các hệ thống siêu âm yêu cầu hiệu suất cao, công suất thấp và kích thước nhỏ.

Thuộc tính sản phẩm của AFE58JD28ZAV

Tính năng của AFE58JD28ZAV

• AFE 16 kênh cho các ứng dụng siêu âm: Chuỗi tín hiệu được tối ưu hóa cho các chế độ TGC và CW
• Bốn cấu hình TGC có thể lập trình
• Bộ khuếch đại tiếng ồn thấp (LNA) Với:
• Mức tăng có thể lập trình: 21 dB, 18 dB và 15 dB
• Biên độ tín hiệu đầu vào tuyến tính: 0,37 VPP, 0,5 VPP và 0,71 VPP
• Bộ suy giảm điều khiển bằng điện áp (VCAT): Phạm vi suy giảm: 0 dB–36 dB
• Bộ khuếch đại khuếch đại có thể lập trình (PGA): 18 dB–27 dB trong các bước 3 dB
• Bậc 3, Pha tuyến tính, Bộ lọc thông thấp (LPF): Tần số cắt từ 10 MHz đến 30 MHz
• Các chế độ ADC (SNR kênh nhàn rỗi): 14-bit, Chế độ 65-MSPS: 75-dBFS/12-Bit, Chế độ 80-MSPS: 72-dBFS
• Tối ưu hóa cho Tiếng ồn và Công suất: Chế độ TGC: 102 mW/Ch ở 0,8 nV/√Hz,
• Đầu ra 65-MSPS, 14-Bit
• Chế độ CW: 63 mW/Ch
• Kết hợp khuếch đại từ thiết bị đến thiết bị tuyệt vời: ±0,4 dB (Điển hình)
• Phục hồi quá tải nhanh chóng và nhất quán
• Đường dẫn sóng liên tục (CW) Với: Độ ồn pha gần thấp –159 dBc/Hz ở Tần số 1 kHz Bù trừ sóng mang 2,5 MHz
• Độ phân giải pha: λ / 16
• Hỗ trợ Đồng hồ CW 16x và 8x
• Triệt tiêu 12-dB sóng hài bậc 3 và bậc 5
• Bộ giải điều chế I/Q kỹ thuật số: Bộ lọc thập phân phân số M = 1 đến 63 Với
• Tăng 0,25
• Giảm thông lượng dữ liệu sau khi thập phân
• RAM trên chip với 32 cấu hình cài sẵn
• Giao diện LVDS với tốc độ lên tới 1 Gbps
• Giao diện JESD 5 Gbps: Phân lớp JESD204B 0, 1 và 2/2, 4 hoặc 8 Kênh trên mỗi Ngõ JESD

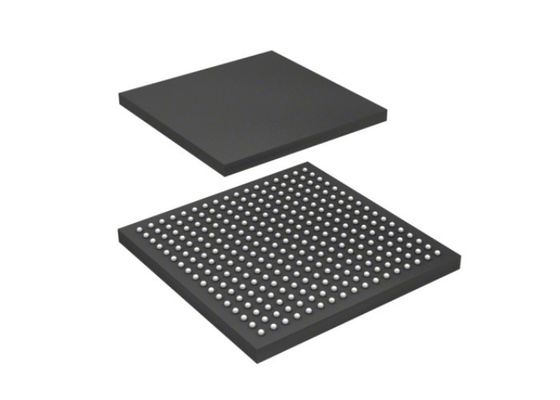

• Gói nhỏ: 15-mm × 15-mm NFBGA-289

Ứng dụng của AFE58JD28ZAV

• Hình ảnh siêu âm y tế
• Thiết bị đánh giá không phá hủy
• Thiết bị hình ảnh sonar

Sơ đồ khối đơn giản hóa của AFE58JD28ZAV
