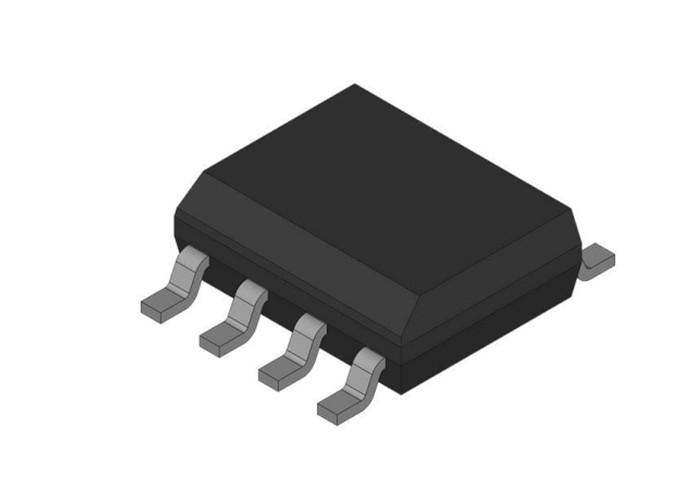

Chip mạch tích hợp TEA1761T/N2/DG Bộ điều khiển chỉnh lưu đồng bộ Greenchip

Chip mạch tích hợp TEA1761T/N2/DGBộ điều khiển chỉnh lưu đồng bộ Greenchip

Mô tả sản phẩm TEA1761T/N2/DG

TEA1761T/N2/DG là thành viên của thế hệ IC điều khiển Bộ chỉnh lưu đồng bộ (SR) mới dành cho các bộ nguồn chế độ chuyển mạch.Mức độ tích hợp cao của nó cho phép thiết kế một bộ nguồn tiết kiệm chi phí với số lượng linh kiện bên ngoài rất thấp.

TEA1761T/N2/DG là IC điều khiển dành riêng cho chỉnh lưu đồng bộ ở phía thứ cấp của chế độ dẫn không liên tục và bộ chuyển đổi flyback gần như cộng hưởng.Bên cạnh thiết bị điện tử để chỉnh lưu đồng bộ, nó còn có mạch tích hợp để điều chỉnh điện áp đầu ra và dòng điện đầu ra.

TEA1761T/N2/DG được chế tạo theo quy trình Silicon On Insulator (SOI).Quá trình SOI này có thể thực hiện được nhiều hoạt động.

Tính năng của TEA1761T/N2/DG

• Kết hợp chỉnh lưu đồng bộ và chức năng điều khiển phản hồi chính
• Dải điện áp cung cấp rộng (8,6 V đến 38 V)
• Mức độ tích hợp cao, dẫn đến số lượng thành phần bên ngoài rất thấp
• Dải điện áp đầu ra của bộ ghép quang rộng (3,5 V đến 38 V)
• Tham chiếu điện áp bên trong chính xác để điều khiển điện áp (trong vòng 1 %)
• Điện áp đầu ra của trình điều khiển cao 10 V để điều khiển tất cả các thương hiệu MOSFET xuống RDSon 2.2 thấp nhất
• Tiêu thụ hiện tại thấp
• Hiệu suất hệ thống cao từ không tải đến đầy tải 2.3
• Bảo vệ điện áp thấp
• Bảo vệ quá nhiệt bên trong

Ứng dụng mục tiêu của TEA1761T/N2/DG

• bộ điều hợp
• Sạc
• LCD TV

Sơ đồ khối của TEA1761T/N2/DG

Cấu hình chân của TEA1761T/N2/DG
