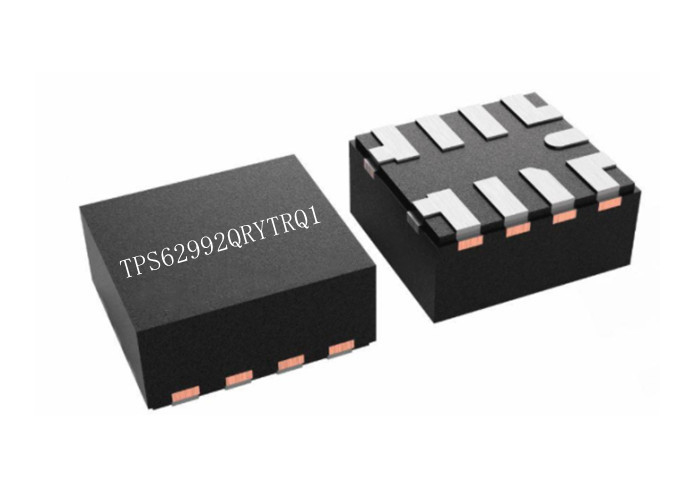

Bộ chuyển đổi Buck đồng bộ ô tô 3-V sang 10-V TPS62992QRYTRQ1 2A có IQ thấp

Bộ chuyển đổi Buck đồng bộ ô tô 3-V sang 10-V TPS62992QRYTRQ1 2A có IQ thấp

Mô tả sản phẩm TPS62992QRYTRQ1
TPS62992QRYTRQ1 là bộ chuyển đổi DC-DC bước xuống đồng bộ linh hoạt, nhỏ và hiệu quả cao, dễ sử dụng.Tần số chuyển đổi có thể lựa chọn là 2,5 MHz hoặc 1,0 MHz cho phép sử dụng cuộn cảm nhỏ và cung cấp phản hồi tức thời nhanh.Thiết bị hỗ trợ độ chính xác VOUT cao ± 1,5% trên toàn bộ dải nhiệt độ hoạt động và nâng cao hiệu suất chuyển tiếp tải với cấu trúc liên kết DCS-Control.Dải điện áp đầu vào rộng từ 3-V đến 10-V hỗ trợ nhiều loại đầu vào danh nghĩa, như đường ray nguồn 9-V, Li-Ion một ô hoặc nhiều ô và đường ray 5-V hoặc 3,3-V.
TPS62992QRYTRQ1 có thể tự động vào chế độ tiết kiệm năng lượng (nếu chọn PFM tự động hoặc PWM) khi tải nhẹ để duy trì hiệu suất cao.Ngoài ra, để mang lại hiệu quả cao khi tải rất nhỏ, thiết bị có dòng điện tĩnh thấp điển hình là 4 µA.AEE, nếu được bật, sẽ mang lại hiệu quả cao trên VIN, VOUT và dòng tải.Thiết bị bao gồm đầu vào MODE/Smart-CONF để đặt bộ chia bên trong và bên ngoài, tần số chuyển đổi, xả điện áp đầu ra và chế độ tiết kiệm năng lượng tự động hoặc vận hành PWM cưỡng bức.

Đặc điểm kỹ thuật của TPS62992QRYTRQ1

Các tính năng của TPS62992QRYTRQ1

• AEC-Q100 đủ điều kiện cho các ứng dụng ô tô:
• Nhiệt độ cấp 1: –40°C đến +125°C, TA
• Thiết bị cấp 2 Phân loại HBM ESD
• Cấp độ C4B CDM Phân loại ESD
• Chức năng an toàn-có khả năng
• Tài liệu có sẵn để hỗ trợ thiết kế hệ thống an toàn chức năng
• Phạm vi TJ mở rộng: lên tới 165°C
• Cấu trúc liên kết DCS-Control hiệu quả cao
• RDS(ON): Mặt cao 62 mΩ, Mặt thấp 22 mΩ
• Quá trình chuyển đổi PWM/PFM liền mạch
• IQ thấp 4-µA (điển hình)
• Lên đến 2-A dòng điện đầu ra liên tục
• Độ chính xác điện áp đầu ra ±1,5% trên nhiệt độ
• Tùy chọn điện áp đầu ra có thể định cấu hình:
• Bộ chia ngoài 0,6-V đến 5,5-V VFB
• 16 tùy chọn giữa 0,4 V và 5,5 V
• Tính linh hoạt thông qua chân MODE/S-CONF
• Tần số chuyển mạch 2,5 MHz hoặc 1,0 MHz
• Forced PWM hoặc Auto PFM (chế độ tiết kiệm năng lượng) với tùy chọn thay đổi chế độ động
• Không cần tụ điện bootstrap bên ngoài
• Bảo vệ quá dòng và quá nhiệt
• Chế độ chu kỳ nhiệm vụ 100%
• Đầu vào kích hoạt chính xác
• Khởi động mềm và theo dõi có thể điều chỉnh
• Công suất đầu ra tốt
• Sơ đồ chân được tối ưu hóa cho định tuyến một lớp
• Gói VQFN 2,2 mm × 2,0 mm có thể thấm ướt với bước 0,5 mm

Các ứng dụng của TPS62992QRYTRQ1

• ADAS
• Cơ thể điện tử và chiếu sáng
• Thông tin giải trí và cụm
• Hệ thống hybrid, điện và truyền động

Sơ đồ chức năng của TPS62992QRYTRQ1

Giản đồ đơn giản của TPS62992QRYTRQ1

Cấu hình chân của TPS62992QRYTRQ1
