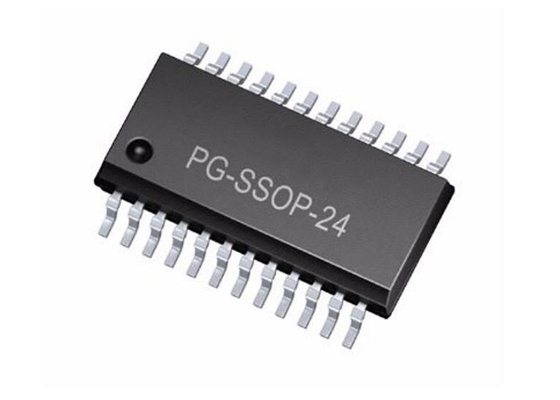

TLE8444SL Chiếc mạch tích hợp Chip Quad Half-Bridge Driver IC SSOP24 Motor Driver IC

TLE8444SL Chip mạch tích hợp Quad Half-bridge Driver IC SSOP24 Motor Driver IC

Mô tả sản phẩmTLE8444SL

TLE8444SL là một Quad-Half-Bridge-IC được bảo vệ nhằm vào các ứng dụng điều khiển chuyển động ô tô và công nghiệp.TLE8444SL là một die nguyên khối dựa trên công nghệ hỗn hợp thông minh SPT kết hợp mạch điều khiển hai cực và CMOS với các thiết bị điện DMOS. DC-Motor có thể được điều khiển trong chế độ phía trước (cw), ngược (ccw), phanh và trở ngại cao trong khi StepperMotors có thể được điều khiển trong chế độ No-Current, âm / tích cực.Các chế độ khác nhau này có thể dễ dàng đạt được thông qua giao diện song song tiêu chuẩn của thiết bị để một bộ điều khiển vi mô.

Thông số kỹ thuật củaTLE8444SL

Đặc điểm của TLE8444SL

• 4 Điện năng Half-Bridge (1.3Ω RDS ((ON) MAX @ Tj=150°C)
• Tắt điện dư thừa tối thiểu ở 0.9A
• Kiểm soát giao diện song song đơn giản của Half-Bridge Outputs
• Các đầu vào đảo ngược và không đảo ngược để giảm thiểu số lượng kết nối vi điều khiển
• Tiêu thụ điện rất thấp trong chế độ ngủ (tối đa 5μA)
• Chẩn đoán dấu hiệu lỗi
• Chẩn đoán tải mở trong trạng thái ON cho tất cả các đầu ra
• Các đầu ra được bảo vệ chống quá tải
• Bảo vệ nhiệt độ quá mức với hysteresis
• Than và dưới điện áp khóa
• 3.3V / 5V tương thích đầu vào với hysteresis
• Không có dòng điện chéo
• Các diode tự động bên trong
• Bao bì tăng cường nhiệt (các dây chuyền hợp nhất)

Ứng dụng củaTLE8444SL

• Trọng lượng đơn cực hoặc hai cực
• Động cơ bước (ví dụ như điều khiển tốc độ trống)
• Động cơ bàn chải DC

Biểu đồ khối của TLE8444SL

Đưa ra pin của TLE8444SL
