Thông tin chi tiết sản phẩm:
|
| Số phần: | UCC23313BQDWYRQ1 | Số kênh: | 1 |
|---|---|---|---|
| Công nghệ: | khớp nối điện dung | Loại lắp đặt: | Mặt đất |
| Gói: | 6-SOIC | tăng thời gian: | 28 giây |

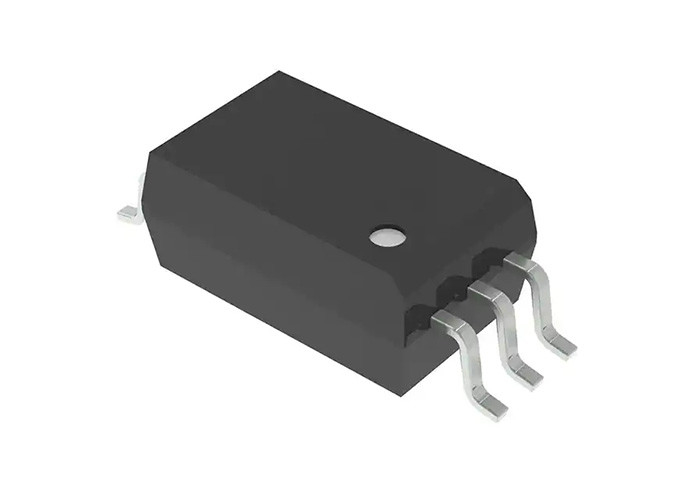

UCC23313BQDWYRQ1 Gate Driver Capacitive Coupling 3750Vrms 1 kênh 6 gói SOIC
Mô tả sản phẩm của UCC23313BQDWYRQ1
UCC23313BQDWYRQ1 là một trình điều khiển cổng tách biệt, một kênh, tương thích với Opto cho IGBTs, MOSFETs và SiC MOSFETs, với nguồn đầu ra 4,5-A và 5,3-A sink peak output hiện tại và 3.Độ cách ly cơ bản 75-kVRMS. Phạm vi điện áp cung cấp cao 33V cho phép sử dụng nguồn cung cấp hai cực để lái hiệu quả IGBT và FET điện SiC. UCC23313BQDWYRQ1 có thể lái cả FET bên thấp và bên cao.Key features and characteristics bring significant performance and reliability upgrades over standard opto-coupler based gate drivers while maintaining pin-to-pin compatibility in both schematic and layout designCác điểm nổi bật về hiệu suất bao gồm miễn dịch tạm thời chế độ chung cao (CMTI), chậm phát triển thấp và biến dạng chiều rộng xung nhỏ. Kiểm soát quy trình chặt chẽ dẫn đến sự lệch nhỏ giữa các bộ phận.Giai đoạn đầu vào là một diode bắt chước (e-diode), có nghĩa là độ tin cậy lâu dài và đặc điểm lão hóa tuyệt vời so với đèn LED truyền thống được tìm thấy trong trình điều khiển cổng optocoupler.
Thông số kỹ thuật của UCC23313BQDWYRQ1
|
Điện áp - Khai độc |
3750Vrms |
|
Khả năng miễn dịch tạm thời (min) |
150kV/μs |
|
Sự chậm phát triển tpLH / tpHL (tối đa) |
105ns, 105ns |
|
Sự biến dạng chiều rộng xung (tối đa) |
35n |
|
Thời gian tăng / giảm (Loại) |
28ns, 25ns (tối đa) |
|
Điện - Điện cao, thấp |
3A, 3.5A |
|
Lưu lượng hiện tại - Lượng sản xuất đỉnh |
4.5A, 5.3A |
|
Điện áp - Tiến về phía trước (Vf) (Loại) |
2.1V |
|
Dòng điện - DC Forward (If) (Max) |
25 mA |
|
Điện áp - Cung cấp đầu ra |
10V ~ 33V |
|
Nhiệt độ hoạt động |
-40 °C ~ 125 °C |
Ứng dụng củaUCC23313BQDWYRQ1
Khối nối củaUCC23313BQDWYRQ1
