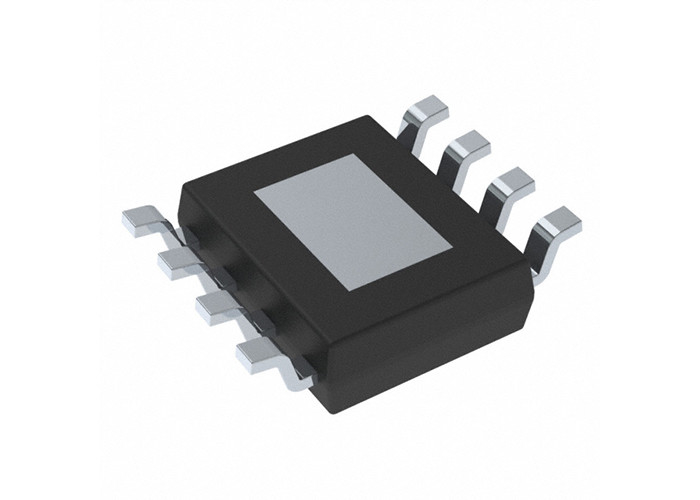

Chip mạch tích hợp UCC27200QDDARQ1 Trình điều khiển cổng nửa cầu IC không đảo ngược

Chip mạch tích hợp UCC27200QDDARQ1 Trình điều khiển cổng nửa cầu IC không đảo ngược

Mô tả sản phẩm UCC27200QDDARQ1

UCC27200QDDARQ1 là trình điều khiển MOSFET kênh N tần số cao bao gồm đi-ốt bootstrap 120-V và trình điều khiển phía cao và phía thấp với đầu vào độc lập để điều khiển linh hoạt tối đa. Điều này cho phép điều khiển MOSFET kênh N ở nửa cầu, toàn cầu, hai cầu chuyển đổi về phía trước, và bộ chuyển đổi chuyển tiếp kẹp chủ động.Trình điều khiển cổng bên thấp và bên cao được điều khiển độc lập và khớp với 1 ns giữa lần bật và tắt của nhau.

đặc điểm kỹ thuật củaUCC27200QDARQ1

Đặc điểm của UCC27200QDDARQ1

• Đủ điều kiện cho các ứng dụng ô tô
• Đạt tiêu chuẩn AEC-Q100 với các kết quả sau:
• Nhiệt độ thiết bị Lớp 1:
• Phạm vi nhiệt độ hoạt động xung quanh 40°C đến 125°C
• Thiết bị Phân loại HBM ESD Cấp 2
• Thiết bị CDM Cấp độ phân loại ESD C5
• Điều khiển hai MOSFET kênh N ở cấu hình High-Side và Low-Side
• Điện áp khởi động tối đa: 120 V
• Điện áp VDD tối đa: 20 V
• On-Chip 0,65-V VF, Đi-ốt Bootstrap 0,6-Ω RD
• Lớn hơn 1 MHz hoạt động
• Thời gian trễ lan truyền 20 giây
• Dòng điện đầu ra nguồn 3-A, 3-A
• Thời gian tăng 8-ns và giảm 7-ns với tải 1000-pF
• Kết hợp độ trễ 1-ns
• Được chỉ định từ –40°C đến 140°C (JunctionTemperature)

Ứng dụng củaUCC27200QDARQ1

• Nguồn cung cấp cho thị trường viễn thông, Datacom và Merchant
• Ứng dụng Half-Bridge và Bộ chuyển đổi Full-Bridge
• Kiến trúc xe buýt biệt lập
• Bộ chuyển đổi chuyển tiếp hai công tắc
• Bộ chuyển đổi chuyển tiếp chủ động-Kẹp
• Bộ biến đổi Buck đồng bộ điện áp cao
• Bộ khuếch đại âm thanh Class-D

Sơ đồ ứng dụng đơn giản hóa của UCC27200QDDARQ1
