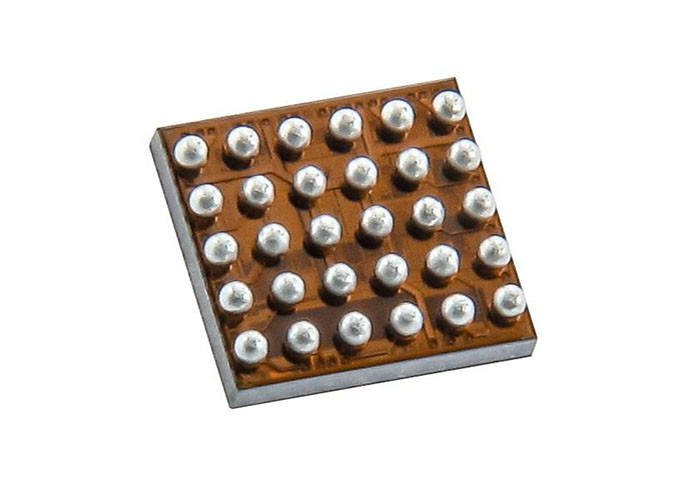

MAX77654BENV + T Chip mạch tích hợp 30WLP PMIC Quản lý nguồn Mục đích chung

Chip mạch tích hợp MAX77654BENV + T Mục đích chung Quản lý nguồn PMIC 30-WLP

Mô tả chung

MAX77654BENV + T cung cấp các giải pháp sạc pin và cung cấp năng lượng được tích hợp cao cho các ứng dụng tiêu thụ điện năng thấp, nơi kích thước và hiệu quả là rất quan trọng.IC có bộ điều chỉnh tăng cường SIMO cung cấp ba thanh nguồn có thể lập trình độc lập từ một cuộn cảm duy nhất để giảm thiểu tổng kích thước giải pháp.Hai LDO 100mA cung cấp khả năng loại bỏ gợn sóng cho âm thanh và các ứng dụng nhạy cảm với tiếng ồn khác.Các LDO cũng có thể được định cấu hình làm công tắc tải để quản lý mức tiêu thụ điện năng bằng cách ngắt kết nối các khối bên ngoài khi không cần thiết.Bộ sạc tuyến tính có cấu hình cao hỗ trợ nhiều dung lượng pin Li + và bao gồm theo dõi nhiệt độ pin để tăng cường an toàn (JEITA).

Thiết bị này bao gồm ba GPIO và một bộ ghép kênh tương tự để chuyển một số tín hiệu điện áp và dòng điện bên trong sang một nút bên ngoài để giám sát bằng bộ ADC bên ngoài.Giao diện nối tiếp I2C hai chiều cho phép cấu hình và kiểm tra trạng thái của thiết bị.Bộ điều khiển bật / tắt bên trong cung cấp trình tự khởi động có kiểm soát cho bộ điều chỉnh và cung cấp chức năng giám sát khi chúng đang bật.Nhiều tùy chọn có thể lập trình của nhà máy cho phép thiết bị được điều chỉnh cho phù hợp với nhiều ứng dụng, giúp thời gian đưa ra thị trường nhanh hơn.

Lợi ích và tính năng

Đầu ra 3x, Bộ điều chỉnh tăng cường đa đầu ra đơn cuộn cảm (SIMO)
Hỗ trợ dải điện áp đầu ra rộng từ 0,8V đến 5,5V cho tất cả các kênh SIMO
2x 100mA LDO / LSW
Bộ chọn nguồn thông minh ™ Bộ sạc Li + / Li-Poly
3x Tài nguyên GPIO
Đầu ra tương tự MUX để giám sát nguồn điện
Chế độ xuất xưởng (IQ <200nA)
Dòng tắt 0,3μA
Dòng hoạt động 6μA (3 kênh SIMO + 2LDO)
Bộ sạc được tối ưu hóa cho kích thước pin nhỏ
Dòng sạc nhanh có thể lập trình từ 7,5mA đến 300mA
Điện áp quy định pin có thể lập trình từ 3,6V đến 4,6V
Dòng kết thúc có thể lập trình từ 0,375mA đến 45mA
Màn hình nhiệt độ pin JEITA Điều chỉnh dòng sạc và điện áp quy định pin để sạc an toàn
Linh hoạt và có thể cấu hình
Giao diện tương thích I2C và GPIO

Các ứng dụng

Tai nghe Bluetooth, Hàng cao cấp
Loa không dây
Theo dõi thể dục, sức khỏe và hoạt động
Thiết bị đeo được
Giám sát An toàn và Bảo mật
Nút cảm biến
Thiết bị tiêu dùng di động
Internet vạn vật (IoT)

Sơ đồ khối đơn giản hóa
