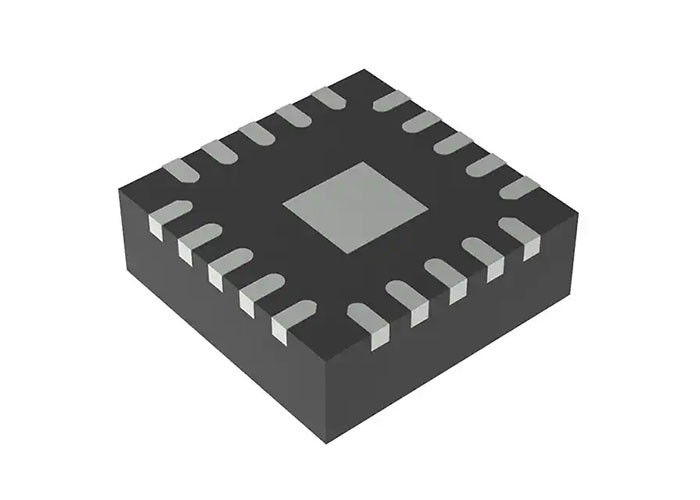

TPS56C230RJER Chip mạch tích hợp FET Bộ điều chỉnh chuyển mạch Buck IC Rohs tích cực

TPS56C230RJER IC điều chỉnh chuyển mạch Buck Điều chỉnh tích cực 0,6V 1 đầu ra 12A 20-VFQFN

Sự mô tả

TPS56C230RJER là bộ chuyển đổi buck đồng bộ hiệu quả cao với FET tích hợp.Các nhà thiết kế hệ thống có thể sử dụng thiết bị trong nhiều ứng dụng khác nhau vì thiết bị này sử dụng dòng điện dự phòng thấp và yêu cầu ít thành phần bên ngoài.
TPS56C230RJER sử dụng điều khiển D-CAP3 cung cấp phản hồi tức thời nhanh và điều chỉnh tải và đường truyền tuyệt vời với bù bên trong.Nó cũng có một mạch độc quyền cho phép thiết bị hỗ trợ các tụ điện đầu ra có điện trở nối tiếp tương đương thấp (ESR) chẳng hạn như tụ điện gốm polyme đặc biệt và ESR cực thấp.

Đặc trưng

• Dải điện áp đầu vào: 4,5 V đến 18 V

• Dải điện áp đầu ra: 0,6 V đến 5,5 V

• Hỗ trợ dòng ra liên tục 12-A

• Kiểm soát kiến ​​trúc D-CAP3™ để đáp ứng tức thời nhanh

• Độ chính xác điện áp phản hồi ±1% (25°C)

• FET 17-mΩ và 5,9-mΩ tích hợp

• Chế độ Eco-mode™ có thể lựa chọn và Chế độ dẫn điện liên tục cưỡng bức (FCCM) bằng chân MODE

• Tần số chuyển mạch 500-kHz

• Thời gian khởi động mềm có thể điều chỉnh với mặc định 1,2 ms

• Nguồn tích hợp Chỉ báo tốt

• Chức năng xả đầu ra tích hợp

• Bảo vệ quá dòng theo chu kỳ

• Bảo vệ quá áp, dưới điện áp, quá nhiệt và dưới điện áp khóa không chốt

• -40°C đến 125°C Nhiệt độ đường giao nhau đang hoạt động

• HotRod™ VQFN 20 chân 3,0 mm × 3,0 mm

Các ứng dụng

• DTV và hộp Set-top
• PC và PC công nghiệp
• mạng có dây
• Hệ thống điện phân tán

Sơ đồ đơn giản hóa

Cấu hình và chức năng chân cắm
