IC chuyển đổi đồng bộ 5.5V 60A 1.25MHz CSD95481RWJ Dòng điện cao

Chip mạch tích hợp CSD95481RWJ CSD95481 5.5 V 60 A Bộ chuyển đổi Buck đồng bộ

Mô tả Sản phẩm

Giai đoạn công suất CSD95481RWJ NexFET ™ là một thiết kế được tối ưu hóa cao để sử dụng trong bộ chuyển đổi buck đồng bộ công suất cao, mật độ cao.Sản phẩm này tích hợp IC trình điều khiển và MOSFETs nguồn để hoàn thành chức năng chuyển đổi giai đoạn nguồn.Sự kết hợp này tạo ra khả năng chuyển mạch tốc độ cao, hiệu suất cao và dòng điện cao trong một gói phác thảo nhỏ 5 mm × 6 mm.Nó cũng tích hợp chức năng cảm biến dòng điện và nhiệt độ chính xác để đơn giản hóa thiết kế hệ thống và cải thiện độ chính xác.Ngoài ra, dấu chân PCB đã được tối ưu hóa để giúp giảm thời gian thiết kế và đơn giản hóa việc hoàn thành thiết kế hệ thống tổng thể.

Đặc điểm kỹ thuật của CSD95481RWJ

Đặc trưng

• Khả năng hoạt động liên tục hiện tại 60-A
• Hiệu suất hệ thống trên 95% ở 30 A
• Hoạt động tần số cao (lên đến 1,25 MHz)
• Chức năng mô phỏng diode
• Cảm nhận dòng điện hai chiều được bù nhiệt độ
• Đầu ra nhiệt độ tương tự
• Giám sát lỗi
• Tương thích tín hiệu PWM 3.3-V và 5-V
• Đầu vào PWM ba trạng thái
• Công tắc Bootstrap tích hợp
• Thời gian chết được tối ưu hóa để bảo vệ khi bắn qua
• Dấu chân QFN mật độ cao 5 mm × 6 mm
• Gói điện cảm siêu thấp
• Dấu chân PCB được tối ưu hóa hệ thống
• Làm mát mặt trên được tăng cường nhiệt
• Tuân thủ RoHS - Mạ đầu cuối không chì
• Halogen miễn phí

Các ứng dụng

• Bộ chuyển đổi Buck đồng bộ nhiều pha
• Ứng dụng tần số cao
• Các ứng dụng chu kỳ tác vụ thấp, dòng điện cao
• Bộ chuyển đổi POL DC-DC
• Thẻ nhớ và thẻ đồ họa
• Máy tính để bàn và Máy chủ VR12.x / VR13.x V-Core
• Bộ chuyển đổi Buck đồng bộ

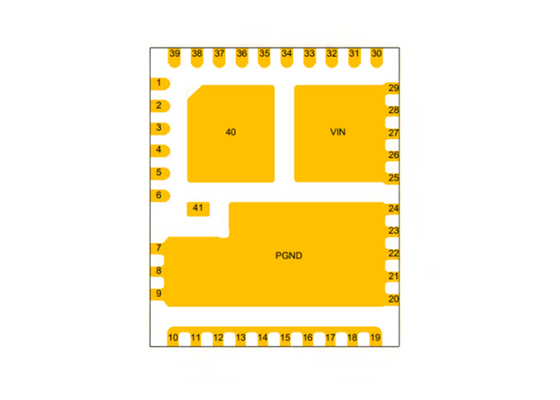

Cấu hình ghim

Câu hỏi thường gặp
Q. Sản phẩm của bạn có phải là bản gốc không?
A: Vâng, tất cả các sản phẩm là ban đầu, nhập khẩu ban đầu mới là mục đích của chúng tôi.
Q: Bạn có những chứng chỉ nào?
A: Chúng tôi là Công ty được Chứng nhận ISO 9001: 2015 và là thành viên của ERAI.
Q: Bạn có thể hỗ trợ đặt hàng số lượng nhỏ hoặc mẫu? Mẫu có miễn phí không?
A: Có, chúng tôi hỗ trợ đặt hàng mẫu và đơn đặt hàng nhỏ. Chi phí mẫu khác nhau tùy theo đơn đặt hàng hoặc dự án của bạn.
Q: Làm Thế Nào để giao hàng cho tôi?Nó có an toàn không?
A: Chúng tôi sử dụng chuyển phát nhanh để vận chuyển, chẳng hạn như DHL, Fedex, UPS, TNT, EMS. Chúng tôi cũng có thể sử dụng dịch vụ giao nhận do bạn đề xuất.
Q: những gì về thời gian dẫn?
A: Chúng tôi có thể gửi các bộ phận có sẵn trong vòng 5 ngày làm việc. Nếu không có cổ phần, chúng tôi sẽ xác nhận thời gian giao hàng cho bạn dựa trên số lượng đặt hàng của bạn.
