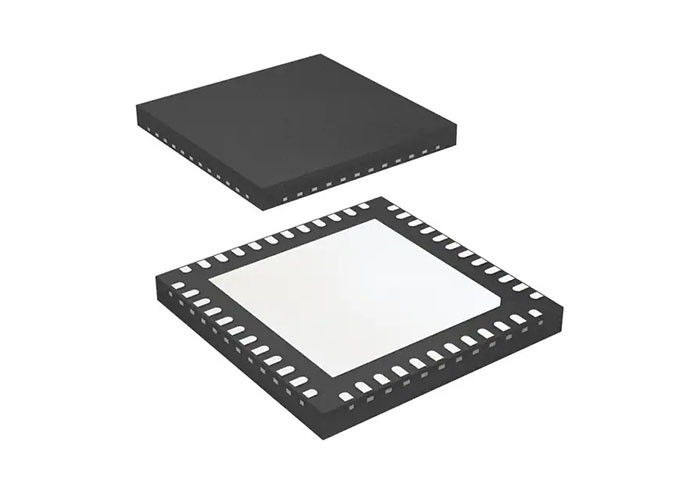

IC quản lý nguồn L-ASC10-1SG48I Quản lý phần cứng Expander 48-QFNS

IC Quản lý năng lượng L-ASC10-1SG48I Quản lý phần cứng Expander 48-QFNS

Mô tả sản phẩm

L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) là một Máy mở rộng quản lý phần cứng (Quản lý điện, nhiệt và điều khiển máy bay) được thiết kế để sử dụng với Platform Manager 2, MachXO2, MachXO3,hoặc ECP5 FPGA để thực hiện chức năng kiểm soát quản lý phần cứng trong một bảng mạchL-ASC10-1SG48I (được gọi là ASC) cho phép mở rộng liền mạch của điện áp nguồn cung cấp và giám sát hiện tại, giám sát nhiệt độ, chuỗi và biên kiểm soát kênh.ASC bao gồm các giao diện chuyên dụng hỗ trợ trao đổi trạng thái tín hiệu màn hình và tín hiệu điều khiển đầu ra với các bộ điều khiển quản lý phần cứng tập trung này. Tối đa tám thiết bị ASC có thể được sử dụng để thực hiện một hệ thống quản lý phần cứng.

Đặc điểm

Theo dõi và đo điện áp đường sắt

• Độ chính xác phát hiện lỗi UV/OV - 0.2% Typ.
• Tốc độ phát hiện lỗi < 100 μs
• Điện áp cao, cảm biến đơn và khác biệt

Kiểm tra và đo dòng điện hai kênh rộng

• Dòng điện mặt cao đo lên đến 12 V
• Khám phá lỗi OC/UC có thể lập trình
• Phát hiện lỗi hiện tại trong < 1 μs

Ba kênh theo dõi và đo nhiệt độ

• Mức ngưỡng lỗi OT/UT có thể lập trình
• Hai kênh theo dõi nhiệt độ bằng cách sử dụng đèn diode bên ngoài
• Một máy đo nhiệt độ trên chip

Bốn trình điều khiển MOSFET phía cao

• Máy bơm sạc có thể lập trình

Bốn kênh cắt tỉa chính xác và biên

• Hoạt động vòng kín
• Tăng cường điện áp và hỗ trợ VID

Chín mục đích chung đầu vào / đầu ra

• I/O dung nạp 5 V

Khai thác lỗi không dễ bay hơi
Có thể lập trình trong hệ thống thông qua I2C

• Cấu hình không dễ bay hơi
• Hỗ trợ lập trình nền tảng

Hỗ trợ cấp hệ thống

• 3.3 V hoạt động, phạm vi cung cấp đầu vào rộng 2,8 V đến 3,6 V
• Phạm vi nhiệt độ công nghiệp
• 48 pin QFN
• Phù hợp với RoHS và không chứa halogen

Biểu đồ khối ASC

Ứng dụng

• Truyền thông và mạng lưới
• Công nghiệp, thử nghiệm và đo lường
• Hệ thống y tế
• Máy chủ và hệ thống lưu trữ
• Hệ thống đáng tin cậy cao

Biểu đồ ứng dụng
