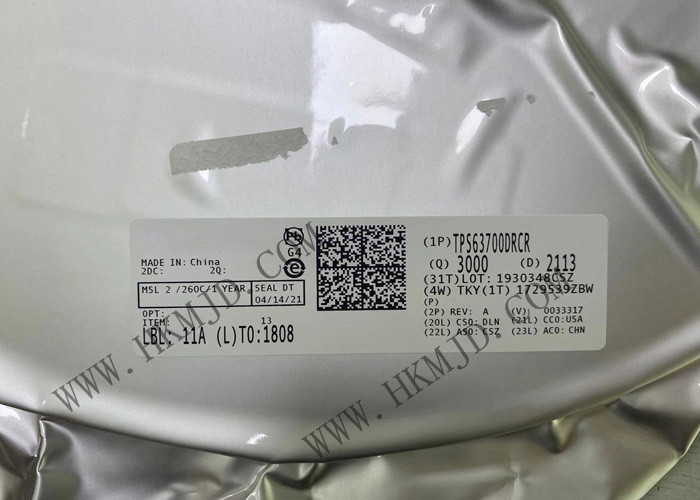

Quản lý nguồn TPS63700DRCR TPS63700 360mA Bộ điều chỉnh chuyển mạch Buck-Boost IC

Quản lý năng lượng TPS63700DRCR TPS63700 360mA Buck-Boost Switching Regulator IC

Mô tả sản phẩm
TPS63700DRCR là một bộ chuyển đổi DC/DC đảo ngược tạo ra điện áp đầu ra âm xuống 15 V với dòng điện đầu ra lên đến 360 mA, tùy thuộc vào tỷ lệ điện áp đầu vào và điện áp đầu ra.Với hiệu suất tối đa 84%, thiết bị này lý tưởng cho thiết bị pin di động. Dải điện áp đầu vào từ 2,7 V đến 5,5 V cho phép TPS63700DRCR được cung cấp năng lượng trực tiếp từ pin Li-ion, từ 3 pin NiMH / NiCd,từ một 3.3-V hoặc 5-V đường dây cung cấp.
Bộ biến tần hoạt động với một hệ thống điều khiển PWM (Pulse Width Modulation) tần số cố định.và tắt nhiệt cho độ tin cậy cao nhất trong điều kiện lỗi.
Tần số chuyển đổi thường là 1,4 MHz cho phép sử dụng các thành phần bên ngoài nhỏ cho phép kích thước giải pháp nhỏ.
TPS63700DRCR được cung cấp trong một gói nhỏ 3 mm × 3 mm SON-10.

Đặc điểm

• Điện áp đầu ra có thể điều chỉnh xuống còn 15V
• 2Phạm vi điện áp đầu vào từ.7-V đến 5.5-V
• Tối đa là 360 mA
• 1000-mA giới hạn dòng chuyển đổi thông thường
• Tăng hiệu quả lên đến 84%
• Hoạt động PWM tần số cố định 1,4 MHz điển hình
• Tắt nhiệt
• Bảo vệ điện áp quá cao thông thường
• 1.5-μA Điện tắt
• Bao bì nhỏ 3 mm × 3 mm SON-10 (DRC)

Ứng dụng

• Cung cấp điện áp âm chung
• Màn hình OLED kích thước nhỏ đến trung bình
• Cung cấp thiên vị

Sơ đồ ứng dụng điển hình
