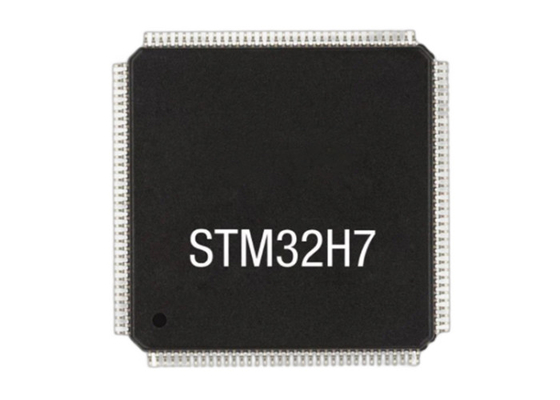

IC vi điều khiển 32 bit lõi đơn STM32H735VGY6TR ARM® Cortex®-M7 STM32H7

32 bit Single-Core STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 Microcontroller IC

Mô tả

Các thiết bị STM32H735VGY6TR dựa trên lõi RISC 32-bit Arm® Cortex®-M7 hiệu suất cao hoạt động ở tốc độ lên đến 550 MHz.Các lõi Cortex® -M7 có một đơn vị dấu phẩy nổi (FPU) hỗ trợ Arm® hai độ chính xác (IEEE 754 phù hợp) và chỉ dẫn xử lý dữ liệu một độ chính xác và các loại dữ liệu. lõi Cortex -M7 bao gồm 32 Kbyte của lệnh bộ nhớ cache và 32 Kbyte của bộ nhớ cache dữ liệu.Thiết bị STM32H735VGY6TR hỗ trợ một bộ đầy đủ các hướng dẫn DSP và một đơn vị bảo vệ bộ nhớ (MPU) để tăng cường bảo mật ứng dụng.

Các thiết bị STM32H735VGY6TR kết hợp bộ nhớ nhúng tốc độ cao với 1 Mbyte bộ nhớ Flash, tối đa 564 Kbyte RAM (bao gồm 192 Kbyte có thể được chia sẻ giữa ITCM và AXI,cộng với 64 Kbyte chỉ dành cho ITCM, cộng với 128 Kbyte độc quyền AXI, 128 Kbyte DTCM, 48 Kbyte AHB và 4 Kbyte RAM dự phòng), cũng như một loạt các I / O nâng cao và các thiết bị ngoại vi kết nối với bus APB, bus AHB,Ma trận bus đa-AHB 2x32 bit và kết nối liên kết AXI đa lớp hỗ trợ truy cập bộ nhớ nội bộ và bên ngoàiĐể cải thiện độ bền ứng dụng, tất cả các bộ nhớ có tính năng sửa lỗi mã (một sửa lỗi, hai phát hiện lỗi).

Các thiết bị được nhúng các thiết bị ngoại vi cho phép gia tốc hàm toán học / số học (CORDIC coprocessor cho các hàm trigonometric và đơn vị FMAC cho các chức năng bộ lọc).Tất cả các thiết bị cung cấp ba ADC, hai DAC, hai bộ khuếch đại hoạt động, hai máy so sánh năng lượng cực thấp, một RTC năng lượng thấp, 4 bộ đếm thời gian 32 bit chung, 12 bộ đếm thời gian 16 bit chung bao gồm hai bộ đếm thời gian PWM cho điều khiển động cơ,5 bộ đếm thời gian năng lượng thấpCác thiết bị hỗ trợ bốn bộ lọc kỹ thuật số cho các bộ điều chế sigma-delta bên ngoài (DFSDM).Chúng cũng có giao diện truyền thông tiêu chuẩn và nâng cao.

Thông số kỹ thuật của STM32H735VGY6TR

Đinh gói

Đặc điểm

• Trọng tâm: Arm® Cortex®-M7 32-bit 550 MHz MCU

• Nhiệt độ hoạt động từ -40°C đến 85°C/125°C

• Tối đa 128Kbyte bộ nhớ Flash

• 36Kbyte SRAM (32Kbyte với kiểm tra tỷ lệ HW)

• Phạm vi điện áp: 1,62 V đến 3,6 V

• Cung cấp VBAT cho RTC và hồ sơ sao lưu

• Máy dao động tinh thể từ 4 đến 48MHz

• Bộ điều khiển DMA 7 kênh với bản đồ linh hoạt

• 12-bit, 0,4μs ADC (tối đa 16 kênh mở rộng)

• Hai máy so sánh tương tự tốc độ thấp, có đầu vào và đầu ra có thể lập trình, đường ray đến đường ray

• Hai DAC 12 bit, sample-and-hold năng lượng thấp

• 14 bộ đếm thời gian (hai bộ đếm thời gian 128MHz): 16 bit cho điều khiển động cơ tiên tiến, một bộ đếm thời gian 32 bit và năm bộ đếm thời gian 16 bit chung, hai bộ đếm thời gian 16 bit cơ bản, hai bộ đếm thời gian 16 bit năng lượng thấp, hai bộ đếm thời gian SysTick

• Lịch RTC với báo động và báo thức định kỳ từ dừng / chờ / tắt

• Bộ điều khiển cung cấp năng lượng USB Type-CTM

• Hỗ trợ phát triển: Serial Wire Debug (SWD)

• ID duy nhất 96 bit

• Tất cả các bao bì tuân thủ ECOPACK®2
