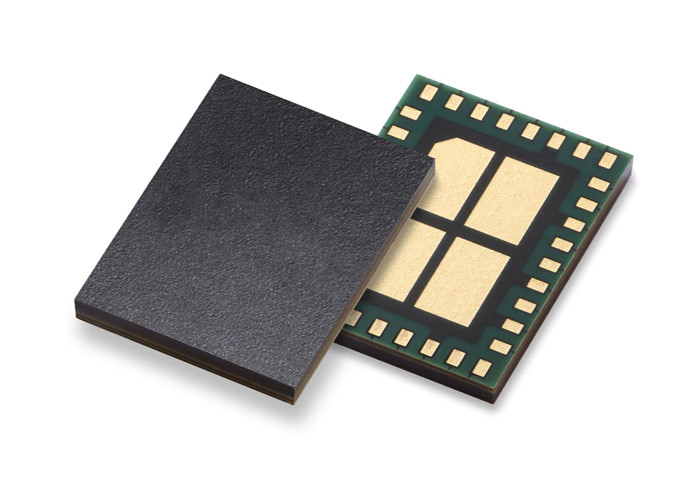

Mô-đun truyền thông không dây WLAN8101HMP 2.4GHz WiFi 6 Mô-đun Front End LGA-38

Mô-đun truyền thông không dây WLAN8101HMP 2.4GHz WiFi 6 Mô-đun Front End LGA-38

Mô tả sản phẩm

WLAN8101H là một 2,4 GHz 2 x 2 MIMO RFFE cho các ứng dụng Wi-Fi 6 trong một gói 3 mm x 4 mm.
WLAN8101H bao gồm hai IC front-end đơn khối. Mỗi IC front-end bao gồm một bộ khuếch đại phát với bộ ghép hướng,một bộ khuếch đại thu âm tiếng ồn thấp và một công tắc truyền / nhận với kênh BluetoothBộ khuếch đại công suất hỗ trợ 3 chế độ tăng TX khác nhau để cải thiện hiệu quả năng lượng.
WLAN8101H cũng bao gồm bộ lọc cùng tồn tại cho cả kênh phát và nhận.
Thiết bị được kết hợp với 50 Ω và tích hợp bộ lọc hài hòa và ngoài băng tần giúp giảm thiểu diện tích bố trí trong ứng dụng.

Đặc điểm

• RFFE 2 x 2 MIMO cỡ nhỏ cho các ứng dụng Wi-Fi 6
• Các bộ khuếch đại công suất tích hợp với nhiều chế độ hoạt động để hiệu quả năng lượng động và điều khiển tính tuyến tính
• Phạm vi cao đầy đủ 2402 MHz đến 2482 MHz
• 3 chế độ hoạt động TX cho phép linh hoạt cho việc điều chỉnh hiệu quả năng lượng
• Các bộ khuếch đại tiếng ồn thấp tích hợp hỗ trợ chế độ tăng cường cao và bỏ qua
• Các công tắc SPDT tích hợp cho hoạt động ăng-ten đơn RX và TX
• Máy kết nối hướng tích hợp để điều khiển công suất truyền chính xác
• Không yêu cầu các thành phần phù hợp bên ngoài, cổng RF miễn phí DC, ngoại trừ cổng ANT, và cổng BT (cơm ESD trên chip)
• Các tụy tách RF tích hợp cho tất cả các VCC và chân điều khiển
• Bao bì nhỏ, kích thước nhỏ 3 mm x 4 mm
• Bảo vệ ESD tích hợp trên tất cả các chân
• Mô hình cơ thể con người (HBM) theo tiêu chuẩn ANSI/ESDA/JEDEC JS-001 vượt quá 2 kV
• Mô hình thiết bị sạc (CDM) theo tiêu chuẩn ANSI / ESDA / JEDEC JS-002 vượt quá 500 V ngoại trừ các chân ANT giá trị là 400 V
• Phù hợp với RoHS

Ứng dụng

• Hỗ trợ Wi-Fi 6
• Điện thoại thông minh, máy tính bảng, netbook và các thiết bị máy tính di động khác
• Ứng dụng mô-đun cho hệ thống nhúng
