Mạch tích hợp BQ25606RGER Đứng một mình Bộ sạc nhanh 1cell 3A với điện áp đầu vào cao

mạch tích hợp BQ25606RGER Đứng một mình 1cell 3A sạc nhanh với điện áp đầu vào cao

Mô tả sản phẩm

BQ25606 là một thiết bị quản lý sạc pin 3.0-A tự động kết hợp cao và quản lý đường dẫn điện hệ thống cho pin Li-ion và Li-polymer pin pin đơn.Giải pháp được tích hợp chặt chẽ với FET chặn ngược đầu vào (RBFET), Q1), FET chuyển đổi phía trên (HSFET, Q2), FET chuyển đổi phía dưới (LSFET, Q3) và FET pin (BATFET, Q4) giữa hệ thống và pin.Con đường điện trở thấp tối ưu hóa hiệu quả hoạt động chuyển đổi chế độ, giảm thời gian sạc pin và kéo dài tuổi thọ pin trong giai đoạn xả.

BQ25606 có tính năng sạc nhanh với hỗ trợ điện áp đầu vào cao cho một loạt các bộ sạc độc lập và thiết bị di động.Điện áp đầu vào và điều chỉnh dòng điện cung cấp sức mạnh sạc tối đa cho pinNó cũng tích hợp một diode bootstrap cho ổ cổng phía trên để đơn giản hóa thiết kế hệ thống.

Thiết bị hỗ trợ một loạt các nguồn đầu vào, bao gồm cả cổng máy chủ USB tiêu chuẩn, cổng sạc USB và bộ điều hợp điện áp cao phù hợp với USB.Thiết bị thiết lập giới hạn dòng đầu vào mặc định dựa trên giao diện USB tích hợp. Thiết bị phù hợp với USB 2.0 và USB 3.0 thông số kỹ thuật năng lượng với dòng đầu vào và điều chỉnh điện áp. Khi giao diện USB tích hợp xác định bộ chuyển đổi đầu vào là không rõ,giới hạn dòng điện đầu vào của thiết bị được xác định bởi giá trị kháng cự cài đặt chân ILIMThiết bị cũng đáp ứng các thông số kỹ thuật định lượng điện năng hoạt động USB On-the-Go (OTG) bằng cách cung cấp 5,15 V trên VBUS với giới hạn dòng liên tục lên đến 1,2 A.

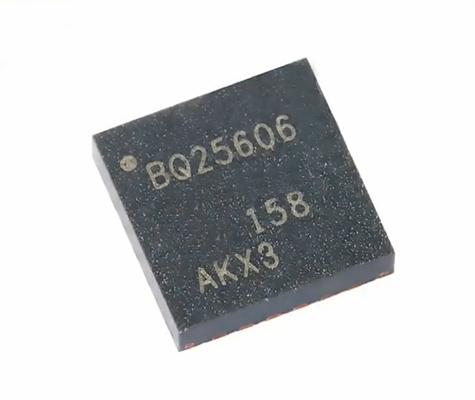

Hình ảnh sản phẩm


Đặc điểm

• Máy sạc buck hiệu quả cao, 1,5 MHz, đồng bộ chuyển đổi chế độ
  • Hiệu suất sạc 92% ở 2-A từ đầu vào 5-V
  • Tối ưu hóa cho đầu vào điện áp USB (5 V)
• Hỗ trợ USB On-The-Go (OTG)
  • Chuyển đổi tăng tốc với đầu ra lên đến 1,2-A
  • Tăng hiệu quả 92% ở đầu ra 1-A
  • Giới hạn dòng điện cố định chính xác (CC)
  • Khởi động mềm lên đến 500-μF tải trọng dung lượng
  • Bảo vệ mạch ngắn đầu ra
• Đầu vào duy nhất để hỗ trợ đầu vào USB và bộ điều hợp điện áp cao
  • Hỗ trợ phạm vi điện áp đầu vào 3,9-V đến 13,5-V với danh mục điện áp đầu vào tối đa tuyệt đối 22-V
  • Theo dõi công suất tối đa theo giới hạn điện áp đầu vào lên đến 4,6 V (VINDPM)
  • VINDPM ngưỡng tự động theo dõi điện áp pin
  • Tự động phát hiện USB SDP, DCP và bộ điều hợp phi tiêu chuẩn

Ứng dụng
• EPOS, loa di động
• Phụ kiện điện thoại di động
• Thiết bị y tế
