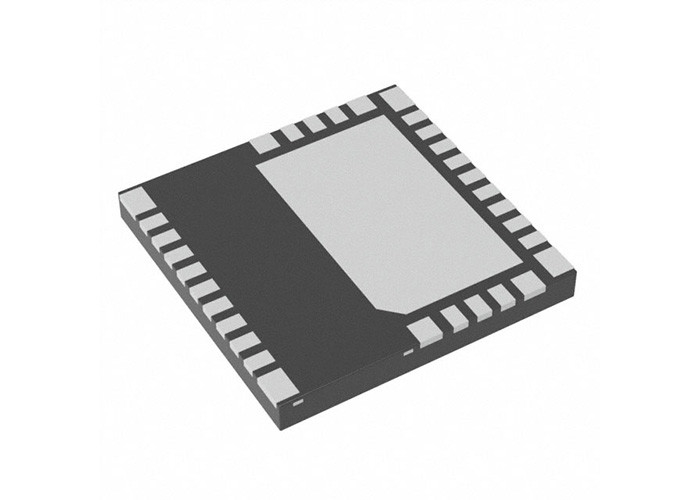

LMG3411R150RWHR Gan IC điều khiển 6A VQFN32 Công tắc phân phối nguồn IC Kênh N

Tải trình điều khiển LMG3411R150RWHR Công tắc phân phối nguồn N Kênh 6A VQFN32

Sự miêu tả

LMG3411R150RWHR GaN FET với trình điều khiển và bảo vệ tích hợp cho phép các nhà thiết kế đạt được các mức mật độ và hiệu quả năng lượng mới trong các hệ thống điện tử công suất.Các ưu điểm vốn có của thiết bị này so với MOSFET silicon bao gồm điện dung đầu vào và đầu ra cực thấp, khả năng phục hồi ngược bằng 0 để giảm tổn thất chuyển mạch tới 80% và rung nút chuyển mạch thấp để giảm EMI.Những ưu điểm này cho phép các cấu trúc liên kết dày đặc và hiệu quả như totempole PFC.

thông số kỹ thuật

Đặc trưng

• Quy trình GaN đủ tiêu chuẩn thông qua các cấu hình chuyển đổi cứng trong ứng dụng có độ tin cậy được tăng tốc

• Cho phép thiết kế chuyển đổi năng lượng mật độ cao

• Hiệu suất hệ thống vượt trội so với cascode hoặc GaN FET độc lập

• Gói QFN 8 mm × 8 mm có độ tự cảm thấp để dễ thiết kế và bố trí

• Cường độ ổ đĩa có thể điều chỉnh để chuyển đổi hiệu suất và kiểm soát EMI

• Tín hiệu đầu ra trạng thái lỗi kỹ thuật số

• Chỉ cần +12 V nguồn cung cấp không được kiểm soát

• Trình điều khiển cổng tích hợp

• Điện cảm nguồn chung bằng không

• Độ trễ lan truyền 20-ns cho thiết kế tần số cao

• Điện áp phân cực cổng được cắt bớt để bù cho các biến thể ngưỡng đảm bảo chuyển đổi đáng tin cậy

• Tốc độ xoay có thể điều chỉnh 25-V/ns đến 100-V/ns

• bảo vệ mạnh mẽ

• Không yêu cầu các thành phần bảo vệ bên ngoài

• Bảo vệ quá dòng với phản hồi <100 ns

• Khả năng miễn nhiễm tốc độ xoay lớn hơn 150-V/ns

• Miễn dịch quá điện áp thoáng qua

• bảo vệ quá nhiệt

• Bảo vệ khóa điện áp thấp (UVLO) trên tất cả các đường ray cung cấp

• Lựa chọn thiết bị:

• LMG3410R150: Bảo vệ quá dòng dạng chốt

• LMG3411R150: Chống quá dòng theo chu kỳ

Cấu hình và chức năng chân cắm
