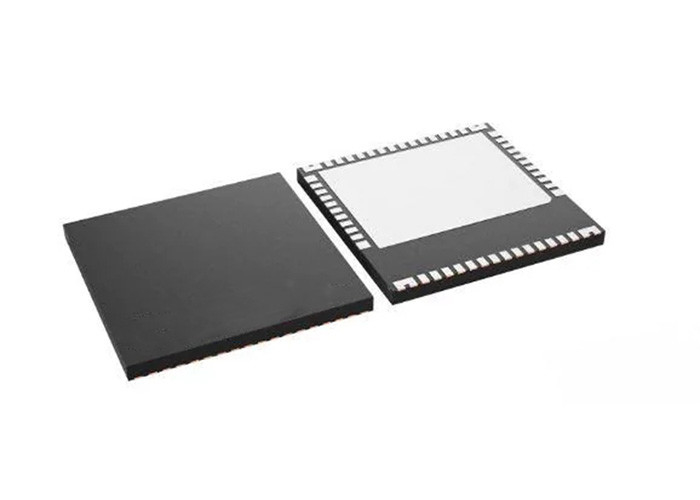

LMG3425R030RQZR Trình điều khiển cổng Gan Fet VQFN54 Trình điều khiển Gan nửa cầu tích hợp
LMG3425R030RQZR Trình điều khiển cổng Gan Fet VQFN54 Trình điều khiển Gan nửa cầu tích hợp
Mô tả
Cấu hình:
Đảo ngược, không đảo ngược
Gói / Trường hợp:
VQFN-54
Cung cấp hiệu điện thế:
7,5 V - 18 V
Nhiệt độ hoạt động:
-40 ° C ~ 125 ° C
Thời gian tăng:
2,5 ns
Giảm thời gian:
21 ns
Làm nổi bật:
LMG3425R030RQZR Trình điều khiển cổng Gan Fet
,
Trình điều khiển Cổng Gan Fet VQFN54
,
Trình điều khiển Gan nửa cầu tích hợp VQFN54
Bộ điều khiển cổng LMG3425R030RQZR GaN FET với trình điều khiển tích hợp và chế độ diode lý tưởng VQFN54
Sự mô tả
LMG342xR030 GaN FET với trình điều khiển và bảo vệ tích hợp cho phép các nhà thiết kế đạt được mức độ hiệu quả và mật độ công suất mới trong các hệ thống điện tử công suất.LMG342xR030 tích hợp trình điều khiển silicon cho phép chuyển đổi tốc độ lên đến 150 V / ns.Độ lệch cổng chính xác tích hợp của TI dẫn đến SOA chuyển mạch cao hơn so với các trình điều khiển cổng silicon rời rạc.Sự tích hợp này, kết hợp với gói điện cảm thấp của TI, mang lại khả năng chuyển mạch rõ ràng và giảm thiểu đổ chuông trong các cấu trúc liên kết cung cấp điện chuyển mạch cứng.Cường độ truyền động cổng có thể điều chỉnh cho phép kiểm soát tốc độ quay từ 20 V / ns đến 150 V / ns, có thể được sử dụng để chủ động điều khiển EMI và tối ưu hóa hiệu suất chuyển mạch.LMG3425R030 bao gồm chế độ diode lý tưởng, giúp giảm tổn thất ở góc phần tư thứ ba bằng cách cho phép điều khiển thời gian chết thích ứng.
Thông số kỹ thuật
IC điều khiển - Nhiều loại
Mặt cao, mặt thấp
SMD / SMT
VQFN-54
1 tài xế
1 đầu ra
7,5 V
18 V
Đảo ngược, không đảo ngược
2,5 ns
21 ns
- 40 C
+ 125 C
Các ứng dụng
Nguồn cung cấp điện công nghiệp mật độ cao
Biến tần năng lượng mặt trời và bộ truyền động động cơ công nghiệp
Nguồn điện liên tục
Mạng người bán và PSU máy chủ
Bộ chỉnh lưu viễn thông thương gia
Đặc trưng
Đủ điều kiện cho JEDEC JEP180 để chuyển đổi cứng
cấu trúc liên kết
•
600
-V GaN-on-Si FET với trình điều khiển cổng tích hợp
-
Tích hợp điện áp phân cực cổng chính xác cao
-
200-V / ns CMTI
-
2,2
Tần số chuyển mạch -MHz
-
Tốc độ quay vòng 30-V / ns đến 150-V / ns để tối ưu hóa
hiệu suất chuyển mạch và giảm thiểu EMI
-
Hoạt động từ nguồn cung cấp 7,5-V đến 18-V
•
Bảo vệ mạnh mẽ
-
Quá dòng chu kỳ theo chu kỳ và chốt ngắn-
bảo vệ mạch với phản hồi <100-ns
-
Chịu được mức đột biến 720-V khi chuyển mạch cứng
-
Tự bảo vệ khỏi nhiệt độ bên trong
và giám sát UVLO
•
Quản lý điện năng nâng cao
-
Đầu ra PWM nhiệt độ kỹ thuật số
-
Chế độ diode lý tưởng giúp giảm tổn thất góc phần tư thứ ba
Trong
LMG3425R030
Đủ điều kiện cho JEDEC JEP180 cho cấu trúc liên kết chuyển mạch cứng
600-V GaN-on-Si FET với trình điều khiển cổng tích hợp
Tích hợp điện áp phân cực cổng chính xác cao
200-V / ns CMTI
Tần số chuyển mạch 2,2 MHz
Tốc độ quay vòng 30-V / ns đến 150-V / ns để tối ưu hóa hiệu suất chuyển mạch và giảm thiểu EMI
Hoạt động từ nguồn cung cấp 7,5-V đến 18-V
Bảo vệ mạnh mẽ
Bảo vệ quá dòng và ngắn mạch có chốt theo chu kỳ với phản hồi <100 ns
Chịu được mức đột biến 720-V khi chuyển mạch cứng
Tự bảo vệ khỏi nhiệt độ bên trong và giám sát UVLO
Quản lý điện năng nâng cao
Đầu ra PWM nhiệt độ kỹ thuật số
Chế độ diode lý tưởng giúp giảm tổn thất góc phần tư thứ ba trong LMG3425R030
Đo lường để xác định độ trễ lan truyền và tốc độ quay
Đủ điều kiện cho JEDEC JEP180 để chuyển đổi cứng
cấu trúc liên kết
•
600
-V GaN-on-Si FET với trình điều khiển cổng tích hợp
-
Tích hợp điện áp phân cực cổng chính xác cao
-
200-V / ns CMTI
-
2,2
Tần số chuyển mạch -MHz
-
Tốc độ quay vòng 30-V / ns đến 150-V / ns để tối ưu hóa
hiệu suất chuyển mạch và giảm thiểu EMI
-
Hoạt động từ nguồn cung cấp 7,5-V đến 18-V
•
Bảo vệ mạnh mẽ
-
Quá dòng chu kỳ theo chu kỳ và chốt ngắn-
bảo vệ mạch với phản hồi <100-ns
-
Chịu được mức đột biến 720-V khi chuyển mạch cứng
-
Tự bảo vệ khỏi nhiệt độ bên trong
và giám sát UVLO
•
Quản lý điện năng nâng cao
-
Đầu ra PWM nhiệt độ kỹ thuật số
-
Chế độ diode lý tưởng giúp giảm tổn thất góc phần tư thứ ba
Trong
LMG3425R030
Đủ điều kiện cho JEDEC JEP180 để chuyển đổi cứng
cấu trúc liên kết
•
600
-V GaN-on-Si FET với trình điều khiển cổng tích hợp
-
Tích hợp điện áp phân cực cổng chính xác cao
-
200-V / ns CMTI
-
2,2
Tần số chuyển mạch -MHz
-
Tốc độ quay vòng 30-V / ns đến 150-V / ns để tối ưu hóa
hiệu suất chuyển mạch và giảm thiểu EMI
-
Hoạt động từ nguồn cung cấp 7,5-V đến 18-V
•
Bảo vệ mạnh mẽ
-
Quá dòng chu kỳ theo chu kỳ và chốt ngắn-
bảo vệ mạch với phản hồi <100-ns
-
Chịu được mức đột biến 720-V khi chuyển mạch cứng
-
Tự bảo vệ khỏi nhiệt độ bên trong
và giám sát UVLO
•
Quản lý điện năng nâng cao
-
Đầu ra PWM nhiệt độ kỹ thuật số
-
Chế độ diode lý tưởng giúp giảm tổn thất góc phần tư thứ ba
Trong
LMG3425R030
