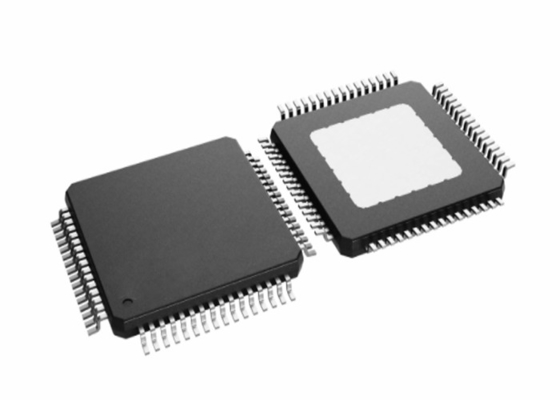

Pin Lithium Ion BQ79616PAPRQ1 BQ79616 IC điều khiển đa chức năng 64-HTQFP

BQ79616PAPRQ1 BQ79616 Pin Bộ điều khiển đa chức năng IC Lithium Ion 64-HTQFP

Mô tả Sản phẩm

BQ79616-Q1 cung cấp các phép đo điện áp tế bào có độ chính xác cao trong vòng chưa đầy 200 µs cho các mô-đun pin 12S, 14S và 16S trong hệ thống quản lý pin điện áp cao trong HEV / EV.Dòng màn hình cung cấp các tùy chọn kênh khác nhau trong cùng một loại gói, cung cấp khả năng tương thích từng chân và hỗ trợ tái sử dụng cao phần mềm và phần cứng đã thiết lập trên bất kỳ nền tảng nào.Các bộ lọc front-end tích hợp cho phép hệ thống thực hiện với đánh giá điện áp thấp, đơn giản, các bộ lọc RC khác biệt trên các kênh đầu vào tế bào.Các bộ lọc thông thấp, sau ADC, tích hợp cho phép các phép đo điện áp được lọc, giống như DC, để tính toán trạng thái sạc (SOC) tốt hơn.Thiết bị này hỗ trợ cân bằng tế bào bên trong tự động với tính năng giám sát nhiệt độ để tự động tạm dừng và tiếp tục cân bằng để tránh tình trạng quá nhiệt.

Việc bao gồm các cổng chuỗi daisy cô lập, hai chiều, hỗ trợ cả cách ly dựa trên tụ điện và biến áp, cho phép sử dụng các thành phần hiệu quả nhất cho kiến ​​trúc phân phối hoặc tập trung thường thấy trong hệ thống truyền lực xEV.Thiết bị này cũng bao gồm tám GPIO hoặc đầu vào phụ có thể được sử dụng cho các phép đo nhiệt điện trở bên ngoài.

Giao tiếp máy chủ với dòng thiết bị BQ7961x-Q1 có thể được kết nối thông qua giao diện UART chuyên dụng của thiết bị hoặc thông qua thiết bị cầu giao tiếp, BQ79600.Ngoài ra, một giao diện liên lạc daisy-chain độc lập, khác biệt cho phép máy chủ giao tiếp với toàn bộ ngăn xếp pin trên một giao diện duy nhất.trong trường hợp ngắt đường truyền, giao diện truyền thông chuỗi liên kết có thể định cấu hình theo kiến ​​trúc vòng cho phép máy chủ nói chuyện với các thiết bị ở hai đầu ngăn xếp.

Các tính năng của BQ79616-Q1

• Đủ điều kiện cho các ứng dụng ô tô
• AEC-Q100 Đạt tiêu chuẩn với các kết quả sau:
• Nhiệt độ thiết bị cấp 1: –40 ° C đến + 125 ° C phạm vi nhiệt độ hoạt động xung quanh
• Phân loại HBM ESD của thiết bị cấp độ 2
• Mức phân loại CDM ESD của thiết bị C4B
• Tuân thủ an toàn chức năng
• Được phát triển cho các ứng dụng an toàn chức năng
• Tài liệu hỗ trợ thiết kế hệ thống ISO 26262
• Khả năng hệ thống lên đến ASIL D
• Khả năng phần cứng lên đến ASIL D
• +/- 1.5mV ADC chính xác
• Gói pin và dòng thiết bị tương thích với phần mềm:
• Màn hình xếp chồng 16S (BQ79616-Q1)
• Đường dẫn dự phòng tích hợp để chẩn đoán điện áp và nhiệt độ
• Các phép đo điện áp tế bào chính xác cao trong vòng 128 µs cho tất cả các kênh tế bào
• Tích hợp bộ lọc thông thấp kỹ thuật số có thể định cấu hình sau ADC
• Hỗ trợ kết nối và đo lường thanh cái
• Đặt lại phần cứng do máy chủ điều khiển tích hợp để mô phỏng đặt lại thiết bị giống POR
• Hỗ trợ cân bằng tế bào bên trong
• Cân bằng hiện tại 240 mA
• Quản lý nhiệt cân bằng tích hợp với điều khiển tạm dừng và tiếp tục tự động
• Giao tiếp chuỗi daisy vi sai biệt lập với kiến ​​trúc vòng tùy chọn
• Nhúng tín hiệu lỗi và nhịp tim thông qua đường dây liên lạc
• Giao diện máy chủ UART / SPI / thiết bị cầu giao tiếp BQ79600-Q1
• SPI master tích hợp sẵn

Các ứng dụng

• Hệ thống quản lý pin (BMS) trong hệ thống truyền động hybrid và điện
• Bộ pin lưu trữ năng lượng với Hệ thống quản lý pin

Sơ đồ hệ thống đơn giản hóa
