Thông tin chi tiết sản phẩm:
|
| một phần số: | AD7606BSTZ | Số kênh: | số 8 |
|---|---|---|---|
| Độ phân giải (Bit): | 16 b | Tỷ lệ lấy mẫu (Mỗi giây): | 200k |
| Cung cấp điện áp: | 2,3V ~ 5,25V, 4,75V ~ 5,25V | Nhiệt độ hoạt động: | -40°C ~ 85°C |

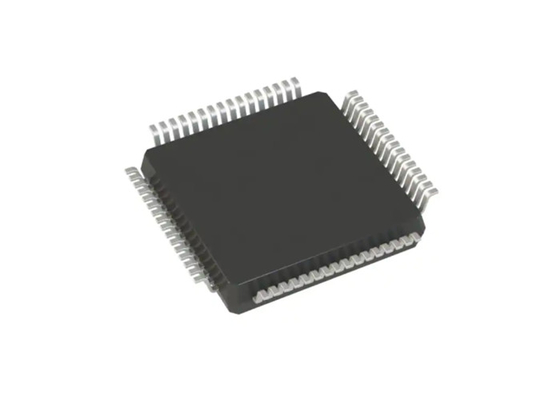

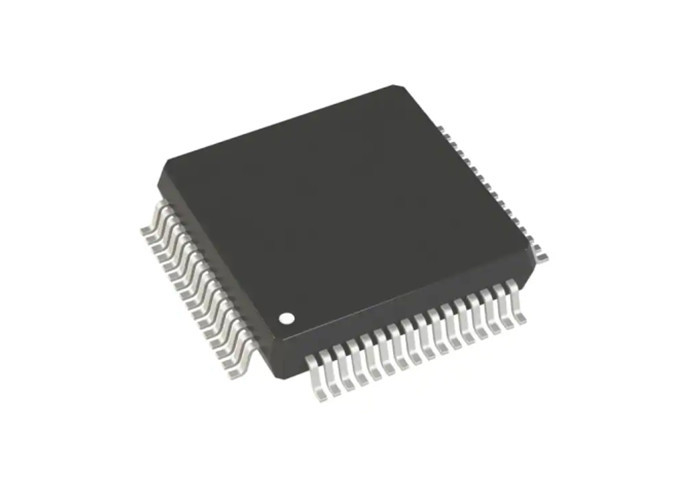

8 kênh AD7606BSTZ Hệ thống thu thập dữ liệu đồng bộ 16 bit LQFP64
Mô tả sản phẩm của AD7606BSTZ
AD7606BSTZ là hệ thống thu thập dữ liệu tương tự sang số (DAS) 16-bit, lấy mẫu đồng thời với tám, sáu và bốn kênh tương ứng.Mỗi bộ phận đều có chức năng bảo vệ kẹp đầu vào tương tự, bộ lọc khử răng cưa bậc hai, bộ khuếch đại theo dõi và giữ, phân phối lại điện tích 16 bit, bộ chuyển đổi tương tự sang số gần đúng (ADC), bộ lọc kỹ thuật số linh hoạt, tham chiếu 2,5 V và bộ đệm tham chiếu, và các giao diện nối tiếp và song song tốc độ cao.
AD7606BSTZ hoạt động từ một nguồn cung cấp 5 V duy nhất và có thể cung cấp các tín hiệu đầu vào lưỡng cực thực ±10 V và ±5 V trong khi lấy mẫu ở tốc độ thông lượng lên tới 200 kSPS cho tất cả các kênh.Mạch bảo vệ kẹp đầu vào có thể chịu được điện áp lên đến ±16,5 V. AD7606 có trở kháng đầu vào tương tự 1 MΩ bất kể tần số lấy mẫu.Hoạt động cung cấp duy nhất, lọc trên chip và trở kháng đầu vào cao loại bỏ sự cần thiết của bộ khuếch đại thuật toán điều khiển và nguồn cung cấp lưỡng cực bên ngoài.
Bộ lọc khử răng cưa AD7606BSTZ có tần số cắt 3 dB là 22 kHz và cung cấp khả năng loại bỏ khử răng cưa 40 dB khi lấy mẫu ở 200 kSPS.Bộ lọc kỹ thuật số linh hoạt được điều khiển bằng chân, mang lại những cải tiến về SNR và giảm băng thông 3 dB.
Thông số kỹ thuật của AD7606BSTZ
| AD7606BSTZ | |
| Song song, SPI | |
| 200 kS/giây | |
| Kết thúc đơn | |
| đặc khu hành chính | |
| 95,5dB | |
| DNL - Phi tuyến vi sai: | +/- 0,99 LSB |
| Tăng Lỗi: | +/- 32 LSB |
| Chiều cao: | 1,4mm |
| INL - Tính phi tuyến tích phân: | +/- 2 LSB |
| Điện áp đầu vào: | +/- 5V/+/- 10V |
| Chiều dài: | 10mm |
| Số đầu vào ADC: | 8 đầu vào |
| Số lượng bộ chuyển đổi: | 1 bộ chuyển đổi |
| Điện áp cung cấp hoạt động: | 5 V |
| Pd - Công suất tiêu tán: | 142 mW |
| Sự tiêu thụ năng lượng: | 100 mW |
Tính năng của AD7606BSTZ
Các ứng dụng của AD7606BSTZ
Sơ đồ khối chức năng của AD7606BSTZ
Cấu hình chân của AD7606BSTZ
